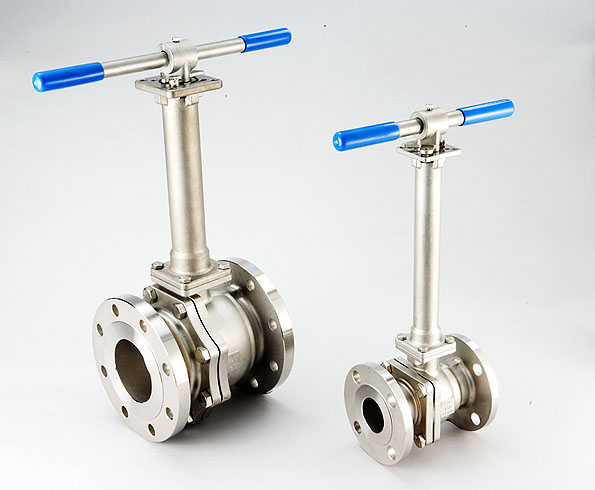

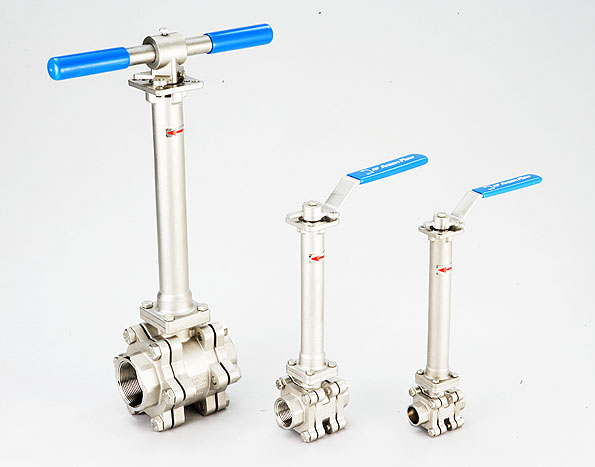

DQ61YDQ41Y超低温球阀

更新时间:2024-04-13 10:04:32

DQ61YDQ41Y超低温球阀

  • 1、品型号:DQ61Y,DQ41Y。
  • 2、公称通径:DN15~DN300。
  • 3、公称压力:1.6Mpa~32.0Mpa。
  • 4、适用温度:-29ºC~-110ºC~-196ºC。
  • 5、阀体材质:低温钢、低温不锈钢、LCB、LC3。
  • 6、适用介质:乙烯、液氧、液氢、液氮、液氨、液态丙烷、液化天然气、液化石油。
  • 7、结构形式:球形。
  • 8、连接方式:法兰、内螺纹、焊接。
  • 9、驱动方式:手动、电动、气动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

DQ61Y,DQ41Y超低温球阀适用于低温液体贮运设备的管理系统,具有开关灵活、密封可靠的特点,也可用于其他低温和深冷介质的管理系统。

结构设计及加工制造的特点

DQ61Y,QD41Y超低温球阀分为低温浮动球阀和低温固定球阀两类,对于温度高于-50℃,一般不采用长颈结构,对于温度低于-50℃的球阀,颈部长度T一般为250mm,或根 据我公司的设计和计算确定.低温球阀主要用于输出液态低温介质如乙烯、液氧、液氢、液氮、液氨、液态丙烷、液化天然气、液化石油产品等,不但易燃易爆,而且在升温时要气化,气化 时,体积膨胀数百倍。

材料选型

液化天然气阀门的材料非常重要,材质不合格,会造成壳体及密封面的外漏或内漏;零部件的综合机械性能、强度和钢度满足不了使用要求甚至断裂。导致液化天然 气介质泄漏引起爆炸。因此,在开发、设计、研制液化天然气阀门的过程中,材质是首要关键的问题。阀体、阀盖采用:LCB(-46℃)、 LC3(-101℃)、CF8(304)(-196℃).

低温处理

我厂对所生产的低温阀门经特殊的低温处理,将粗加工的零件置于冷却介质中数小时(2-6小时),以释放应力,确保材料的低温性能,保证精加工尺寸,以防阀门在低温工况时,因温度变化造成变形而导致的泄漏。

技术规范

设计依据 GB
设计标准 GB12237-89
结构长度 GB12221-89
连接法兰 GB/T 9113-2000 JB/T79-94
试验和检验 JB/T 9092-99

材料及主要参数

序号 零件名称 AS to ASTM SS to ASTM
Type A352 LCB Type A352 LC3 Type F304(L) Type F304(L)
1-2 阀体/阀盖 Type A352 LCB Type A352 LC3 A182 F304(L) A182 F304(L)
3 等长双头螺栓 A193L7+镀镉 A193 3 B8 A193 B8 A193 B8M
4 螺母 A193L7+镀镉 A194 8 A194 8 A194 8M
5,8 密封圈、垫片 RTFE+Cu粉/尼龙1010/PPL
6 球体 A182 F304 A182 F304(L) A182 F304(L) A182 F316(L)
7 阀杆 A182 F304 A182 F304(L) A182 F304(L) A182 F316(L)
9,10 止推片、填料 RTFE+Cu粉/尼龙1010/PPL,碳素纤维
11 压盖 A105N A351 CF8
12 定位片 A182 F321
13 扁螺母 A194 4+镀镉 A194 8 A194 8 A194 8
14 手柄 A193 L7+镀镉 A193 B8 A193 B8 A193 B8
15 圆柱销 Q235A
适用温度 ≥-40°C ≥-101°C ≥-196°C

(DQ61Y/F)超低温球阀外形结构图

(DQ61Y/F)超低温球阀主要外形和连接尺寸 单位:mm

DN Inch L d L1 D D1 H W
15 1/2 92 13 9.6 36 21.8 230 160
20 3/4 111 18 12.7 42 27.3 260 220
25 1 127 23 12.7 52 33.8 280 220
32 11/4 140 28 12.7 60 42.6 290 250
40 11/2 152 35 12.7 68 48.7 320 300
50 2 178 45 15.9 80 61.2 340 350

(DQ61Y/F)超低温球阀模拟图

(DQ41Y/F)超低温球阀外形结构图



(DQ41Y/F)低温球阀主要外形和连接尺寸 1.6Mpa 单位:mm

公称通径
DN
PN1.6MPa WT
(kg)
L D D1 D2 b Z-Φd H W
15 130 95 65 45 14 4-Φ14 178 140 3
20 140 105 75 55 14 4-Φ14 184 160 4
25 150 115 85 65 14 4-Φ14 195 180 5
32 165 135 100 78 16 4-Φ18 280 250 9
40 180 145 110 85 16 4-Φ18 280 300 11
50 203 160 125 100 16 4-Φ18 300 350 15
65 222 180 145 120 18 4-Φ18 330 350 19
80 241 195 160 135 20 8-Φ18 360 400 27
100 305 215 180 155 20 8-Φ18 400 500 38
125 356 245 210 185 22 8-Φ18 430 600 58
150 394 280 240 210 24 8-Φ23 500 800 81
200 457 335 295 265 26 12-Φ23 680 800 95
250 533 405 355 320 30 12-Φ25 790 1300 140

(DQ41Y/F)低温球阀主要外形和连接尺寸 2.5Mpa 单位:mm

公称通径
DN
PN2.5MPa WT
(kg)
L D D1 D2 b Z-Φd H W
15 140 95 65 45 16 4-Φ14 178 140 3
20 152 105 75 55 16 4-Φ14 184 160 4
25 165 115 85 65 16 4-Φ14 195 180 6
32 178 135 100 78 18 4-Φ18 280 250 10
40 190 145 110 85 18 4-Φ18 280 300 14
50 216 160 125 100 20 4-Φ18 300 350 20
65 241 180 145 120 22 8-Φ18 330 350 25
80 283 195 160 135 22 8-Φ18 360 400 30
100 305 230 190 160 24 8-Φ23 400 500 40
125 381 270 220 188 28 8-Φ25 430 600 65
150 403 300 250 218 30 8-Φ25 500 800 85
200 502 360 310 278 34 12-Φ25 680 800 100
250 568 425 370 332 36 12-Φ30 790 1300 165
大于2.5MPa以上的,请咨询我司技术部。最高可设计制造32.0MPa。
