SEV5000中央空调电动球阀

更新时间：2024-04-13 10:04:26

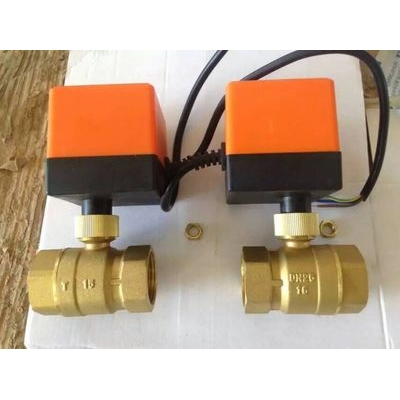

SEV5000中央空调电动球阀

1、产品型号：SEV5000。
2、公称通径：DN15～DN25。
3、公称压力：1.6MPa。
4、适用温度：-0ºC～+95ºC。
5、阀体材质：黄铜、不锈钢。
6、适用介质：冷水、热水、液体。
7、结构形式：二通、三通。
8、连接方式：内螺纹。
9、驱动方式：电动。
10、标准：国标GB、德国DIN、美国API、ANSI。

产品说明

SEV5000中央空调电动球阀用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的。广泛用于中央空调、采暖、水处理、工业加工行业等系统的流体控制。

结构特点

1、内置高品质微动开关，阀门启闭过程完成后电机不通电，因而寿命长、节能，并且特别安全；
2、外壳为高强度阻燃工程塑料，经久耐用；
3、采用优质四氟密封圈，及两端加装特殊弹性结构，确保密封稳定可靠且密封寿命大大延长；
4、B型球阀驱动器内置控制电路板，一条线控制，可配三速开关，可实现多阀并联，节省温控器(四管制专用)。

技术参数

公称通径	DN15-DN25	公称压力	1.6Mpa
功率消耗	5VA	允许压差	≤0.6Mpa
适用介质温度	1℃~95℃	适用环境温度	0℃~65℃
阀体连接方式	ZG内管螺纹	适用介质	冷水、热水、低压水蒸气
驱动器工作电压	220VAC(12V、24V、110VAC可供选择)	启闭时间	二通30秒，三通57秒

零部件材料

阀体材料：	黄铜锻造
阀杆材料：	不锈钢304
球芯材料：	不锈钢304
密封材料：	丁腈橡胶 (NBR)
驱动器：	盖阻燃ABS工程塑料

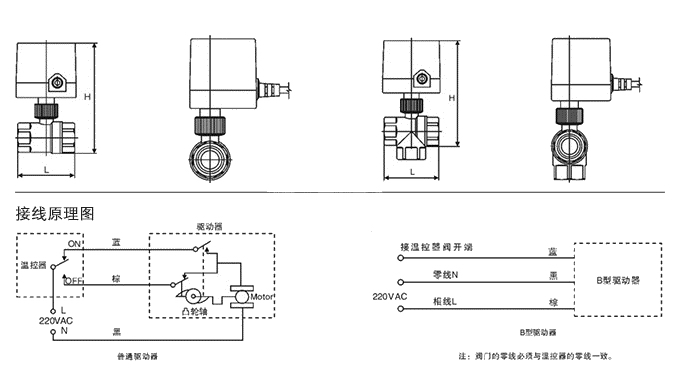

外形结构图

主要外形尺寸

名称		型号	口径参数		球通径	L	H
电动二通球阀	SEV5000-215	SEV5000-215B	1/2"	DN15	13.5	58.5	127
	SEV5000-220	SEV5000-220B	3/4"	DN20	17.5	67	130.5
	SEV5000-225	SEV5000-225B	1"	DN25	24	85	143
电动三通球阀	SEV5000-315	SEV5000-315B	1/2"	DN15	12	58.5	141
	SEV5000-320	SEV5000-320B	3/4"	DN20	16	67	145
	SEV5000-325	SEV5000-325B	1"	DN25	22	85	157
