Q971F电动对夹球阀

更新时间:2024-04-13 10:04:24

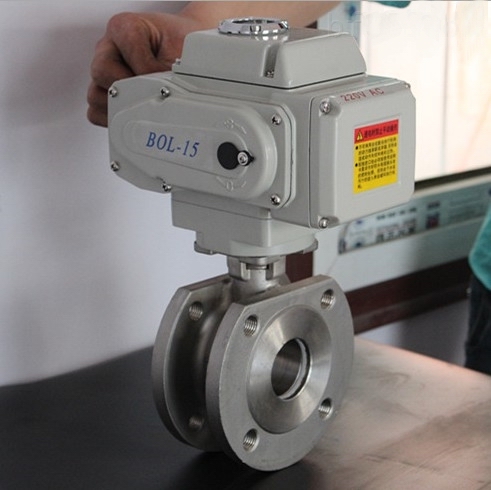

Q971F电动对夹球阀

  • 1、产品型号:Q971F。
  • 2、公称通径:DN15~DN300。
  • 3、公称压力:1.6Mpa~6.4Mpa。
  • 4、适用温度:180ºC~550ºC。
  • 5、阀体材质:铸钢、碳钢、锻钢、不锈钢。
  • 6、适用介质:水、油、气体、液体。
  • 7、结构形式:球形。
  • 8、连接方式:对夹式。
  • 9、驱动方式:电动(可佩带手操)。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

Q971F电动对夹球阀通过电动执行器及超薄球阀组成,通常电动对夹球阀适用于安装位置比较短的场合,方便拆卸并不占空间。电动对夹球阀配用的CHR系列执行机构可直接接收计算机或工业仪表等输出的4~20mADC或1~5VDC控制信号,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节),以实现与执行机构配套的阀门或其他装置开度的精确定位,同时输出4~20mADC的位置反馈信号。

产品应用

电动对夹球阀通常用于密封要求严格的场合,除控制气体、液体、蒸汽介质外,还适宜控制污水和含有纤维性杂质的介质,广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工业领域。采用V型通道球体结构与电子式电动执行器配套可实现流量的调节。

产品特点

Q971F电动对夹球阀与普通球阀相比,具有结构长度短、重量轻、安装方便、节省材料等显著的优点。此外,阀座采用弹性密封结构,密封可靠,启闭轻松。设有耐火结构,万一发生火灾时,仍然能够可靠操作并具有良好的密封性。根据用户需要,可设有防静电结构。设置了90°开关带孔定位片,根据需要可以加锁,防止误操作。对夹球阀及对夹保温夹套球阀适用于Class150、PN1.0~2.5MPa,工作温度 29~180℃(密封圈为增强聚四氟乙烯)或 29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

要技术参数

公称通径 DN10~150mm
公称压力 PN1.6 2.5 4.0 6.4 31.5MPa(定制)
泄漏量 软密封:零泄漏 硬密封:≤额定流量的10-5
执行机构 可另配PSQ、HQ、UNIC、361RS等系列电子式电动执行机构
流量特性 快开特性
可调范围 DN10-80 DN100-150
250:1 350:1
阀体形式 整体式锻造、整体式铸造
连接形式 超薄法兰式、对夹式
阀芯形式 "O"型球形阀芯
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
基本误差 ±1%
死区 ≤1%
回差 ≤1%
适用温度 密封面
PTFE≤180℃、PPL≤300℃、硬密封≤450℃

执行器技术参数

执行器类别 引进型JOX系列执行器参数 引进型3610R系列执行器参数 引进型JHQ系列执行器参数
电源电压 标准:220V AC单相 可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩 50N·M~2000N·M 50N·M~1500N·M 50N·M~3000N·M
动作范围 0~90° 0~360° 0~90° 0~90°、0°~270°可选
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
动作时间 15秒/30秒/60秒 10秒/15秒/30秒 18S~112S
保护装置 过热保护 过载保护 内置过热保护、过载保护
环境温度 -30°~60° -30°~60° -20℃~+70℃
手动操作 同附带手柄操作 同附带手柄操作 机械离合机构,配手轮操作
机械限位 电气、机械二重限位 电气、机械二重限位 2个外部调整螺栓
防护等级 IP65 IP55 IP65、IP67、可定制IP68
防爆等级 无防爆 ExdⅡ BT4 ExdⅡ BT4,ExdⅡ CT6
位置测量 可选装开关或电位计 比例控制单元 电位计、比例控制单元
驱动电机 8W/E AC可逆电机 鼠笼式异步电机
进线接口 PE1/2〞进线线锁 2-PF 1/2〞进线线锁 2个 PF 3/4”
壳体材料 铝合金 钢,铝合金 钢,铝合金,铝青铜,聚碳酸脂
外涂层 干粉,环氧聚酯,具有超强防腐功能
采用独特的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点
适用于动作频繁的调节回路,当接通持续率为25%时,每小时动作次数可达630-1200次

主要零件材料

零件名称 材料
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
阀座密封圈 PTFE、碳素纤维+PTFE、对位聚苯
填料 V型PTFE、柔性石墨

主要性能规范

公称通径DN(mm) DN15-150
公称压力 PN(MPa) 1.6 2.5 4.0 6.4
试验压力 强度试验 15.0 24.0 37.5 48.0
密封试验 11.0 17.6 27.5 35.2
低压气密试验 0.5~0.7
适用介质 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)
电动对夹球阀 主要设计标准
设计与制造 GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法兰尺寸 JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543
结构长度 GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
检验与试验 JB/T 9092、API 598、GB/T13927

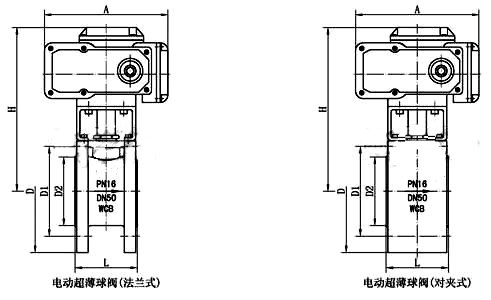

外形尺寸图

 主要外形尺寸

公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150
L 108 112 114 127 140 140 152 165 178 190 216
H 112 115 120 140 170 180 210 240 290 320 350
D 165 185 200 220 250 285 340 405 460 520 580
D1 125 145 160 180 210 240 295 355 410 470 525
D2 46 56 65 76 84 99 118 132 156 184 211
A 根据阀门压力大小而定。配置机型不同,外形尺寸也不相同。可进入电动执行器页面查阅。
本公司球阀压力标准范围:PN1.6、2.5、4.0、6.4、10.0MPa,超过4.0MPa以上法兰尺寸请咨询本公司技术部。 以上法兰尺寸是根据国标(GB/T9113-2000的标准)设计,也可根据客户要求定制其他标准。
