AVAX自动排气阀

更新时间：2024-04-13 10:04:44

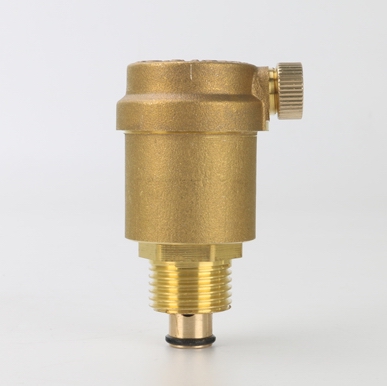

AVAX自动排气阀

1、产品型号：AVAX。
2、公称通径：DN10～DN15～DN20～DN25。
3、公称压力：1.6MPa。
4、适用温度：-15ºC～+100ºC。
5、阀体材质：黄铜、不锈钢。
6、适用介质：水。
7、结构形式：浮球式。
8、连接方式：外螺纹。
9、驱动方式：自动。
10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

AVAX自动排气阀主要应用于暖通空调系统，往往安装在制高点或弯头等处，以排除管道中多余气体、提高管道路使用效率及降低能耗。并消除气阻，防止水流量减小而引起的冷热不均等现象。

工作原理

当系统中有气体产生时，由于气体的密度比水小，气体会顺着管道向上走，最终聚集在系统的高点，所以自动排气阀一般都安装在系统高点，在这里自动排气阀的排气效率最高。当气体进入自动排气阀阀腔聚集在自动排气阀的上部，随着阀内气体的增多，气体压力上升。当气体压力大于系统压力时，气体会使腔内水面下降，浮筒随水位一起下降，排气口打开开始排气；随着气体排出，气压降低，水位上升，浮筒也随之上升，排气口关闭。

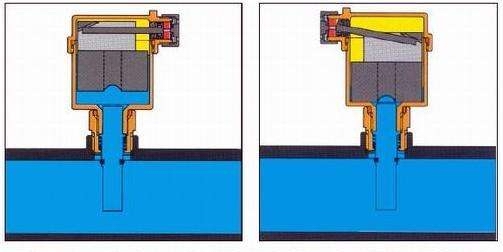

工作原理图

1、当没有气体时，浮子将会上升，机械机构保证销针关闭排气口。
2、当有气体聚集时，浮子下降，销针打开阀门，使气体排出直到气体排尽。
3、当系统中有气体溢出时，气体会顺着管道向上爬，最终聚集在系统的最高点，而自动排气阀一般都安装在系统最高点，当气体进入排气阀阀腔聚集在排气阀的上部，随着阀内气体的增多，压力上升，当气体压力大于系统压力时，气体会使腔内水面下降，浮筒随水位一起下降，打开排气口；气体排尽后，水位上升，浮筒也随之上升，关闭排气口。
4、同样的原理，当系统中产生负压，阀腔中水面下降，排气口打开，由于此时外界大气压力比系统压力大，所以大气会通过排气口进入系统，防止负压的危害。如拧紧自动排气阀阀体上的阀帽，自动排气阀停止排气，通常情况下，阀帽应该处于开启状态。

应用领域

广泛应用于水处理设备、化工设备、石化设备、石油设备、造纸设备、采矿设备、电力设备配套、液化气设备、食品设备、制药设备、给排水设备、市政阀门、机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、中央空调、过滤设备、冶金设备、轻纺设备.环保设备等领域。

改进特点

1、普通排气阀无内置过滤网，杂质易堵塞排气嘴，设计不合理，弹簧有疲劳损，时间长了封不严，易漏水。
2、改进型暖气自动排气阀内置过滤网防止杂质进入排气嘴，优质产品的重量是劣质产品质量的2倍。（需订购）
3、质量可靠，性能稳定，一年免费更换，杜绝国产品牌排气又排水的情况产生。

细节说明

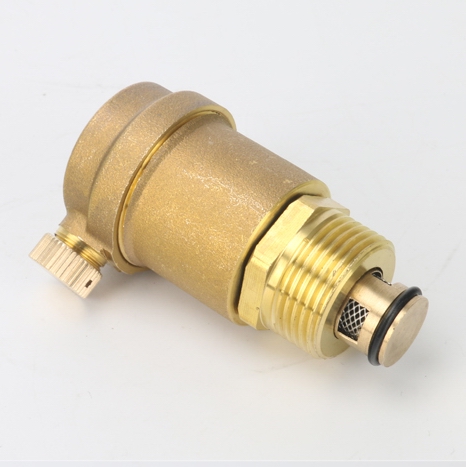

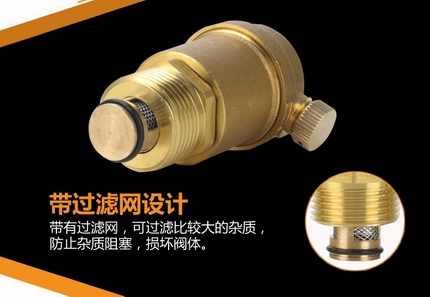

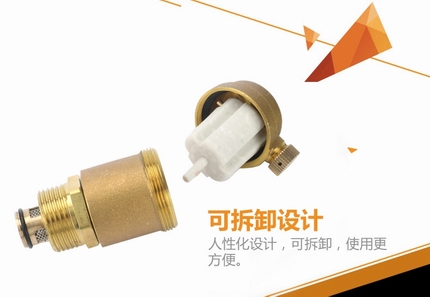

可拆卸设计：人性化设计，可拆卸，使用更方便。	带过滤网设计：带有过滤网，可过滤比较大的杂质，防止杂质阻塞。

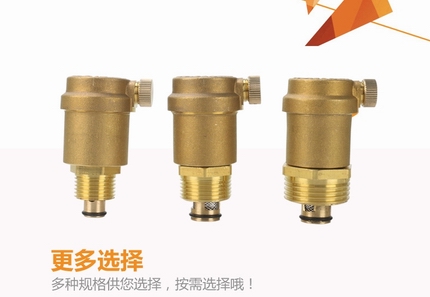

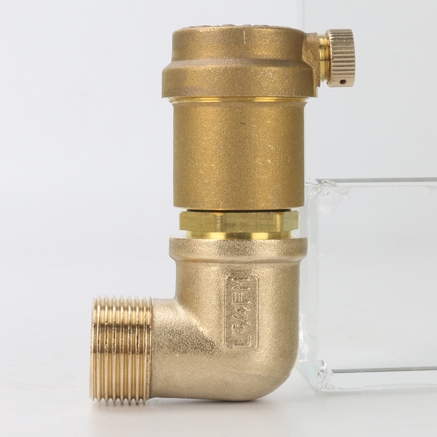

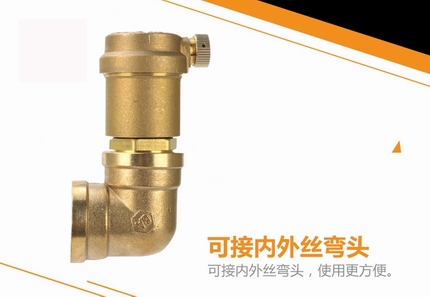

带内外丝接头：可接内外丝弯头，使用更方便。	更多选择：多种规格供您选择，保证需求。

压力试验

公称压力	1.0MPa
阀座试验压力	1.1MPa
阀体试验压力	1.5MPa

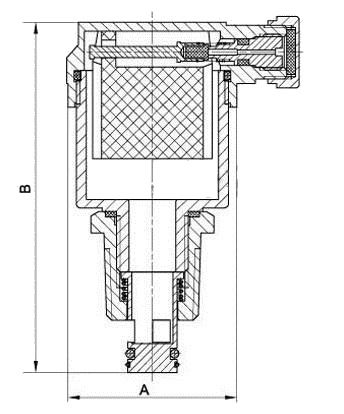

外形结构图

主要外形尺寸

产品型号	公称通径	A	B	G
AVAX	10	49	87	3/8"
AVAX	15	49	87	1/2"
AVAX	20	49	87	3/4"
AVAX	25	49	87	1"

安装方式

1、自动排气阀必须垂直安装，必须保证阀体内浮筒处于竖直状态，不能水平或倒立安装；
由于气体密度比水小，会沿着管道一直爬到系统最高点并聚集在此，为了提高排气效率，排气阀一般都安装在系统的最高点；
2、为了便于检修，排气阀一般跟隔断阀一起使用，这样拆卸排气阀是不需要关停系统；

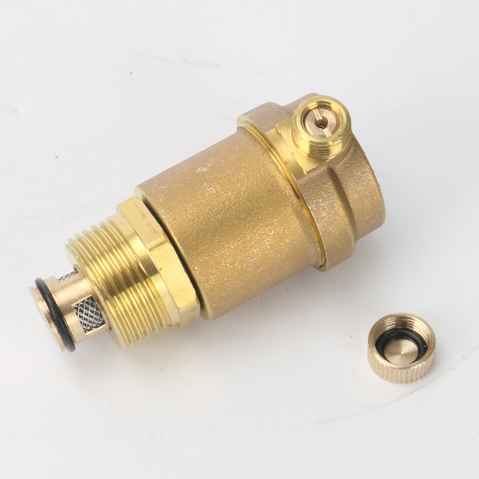

暖气排气阀安装好后必须拧松防尘帽才能排气，但不能完全取掉，万一发生排气阀漏水，可拧紧防尘帽。
