KP-10快速排气阀

更新时间:2024-04-13 10:04:37

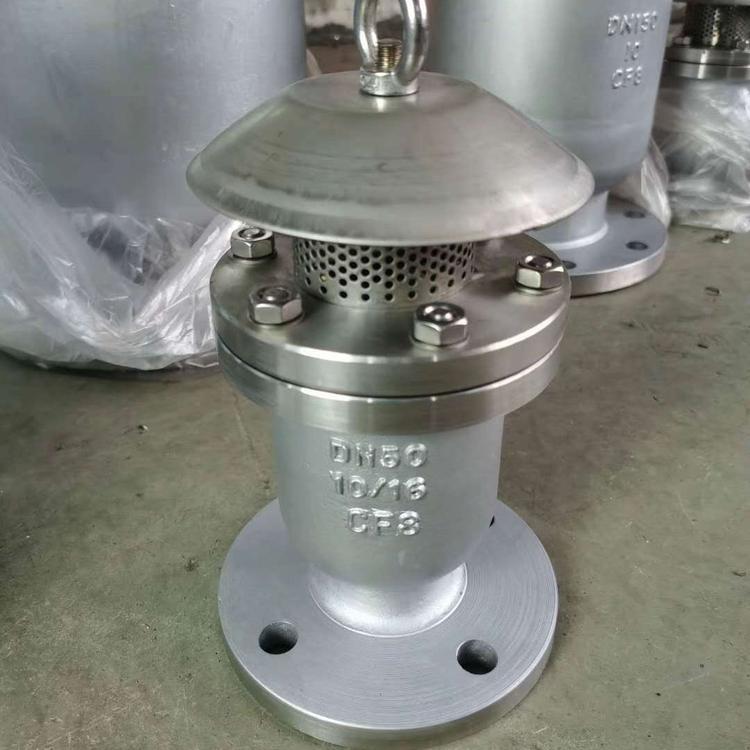

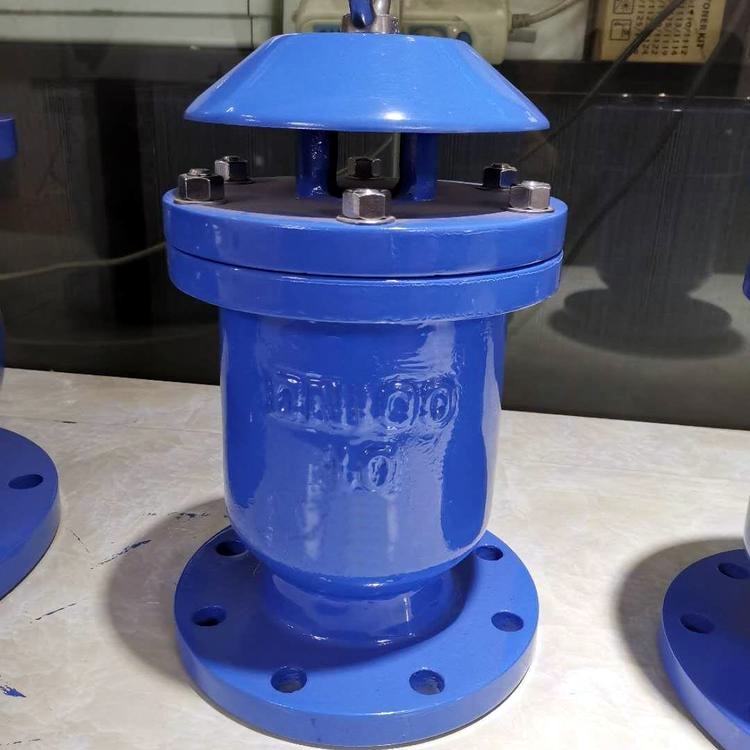

KP-10快速排气阀

  • 1、产品型号:KP-10。
  • 2、公称通径:DN50~DN200。
  • 3、公称压力:1.6MPa~2.5MPa。
  • 4、适用温度:-0ºC~+80ºC。
  • 5、阀体材质:铸铁、铸钢、不锈钢。
  • 6、适用介质:水。
  • 7、结构形式:浮筒式。
  • 8、连接方式:法兰。
  • 9、驱动方式:自动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

KP-10快速排气阀适用于工作介质为水的管路上,以提高输送水设备的效率和保护管道不致变形破裂,是管道的必备之设备。用于管路上的最该店或有闭气的地方和水泵出口处,排除管线内的气体来疏通管道,达到正常工作。如不装排气阀,管道随时出现气阻,使管道出水容量达不到设计要求;其次,管道在运转时出现停泵、停电现象会产生负压引起管道振动或破裂,快速排气阀能迅速把空气吸入管内,防止管道振动或破裂。

工作原理

当系统中有空气时,气体聚集在快速排气阀的上部,阀内气体聚积,压力上升,当气体压力大于系统压力时,气体会使腔内水 面下降,浮筒随水位一起下降,打开排气口;气体排尽后,水位上升,浮筒也随之上升,排气阀停止排气。

性能作用

在压力管道运行中,快速排气阀能自动排除少量 由水中析出的空气 ,以免阻水。在管道发生负压时能快速地进气,以免管道由于负压过大而发生失稳破坏。在管道放空时,能自动大量地进气,使放水加快,缩短停水时间。

结构特点

1、能够排除管道中的气体,养活阻力,节约能源。
2、排气能力是普通双口排气阀的多倍。
3、当管道负压时,本产品能快速自动吸气,防止管道破裂。
4、浮球为不锈钢,使用寿命长,安全可靠。

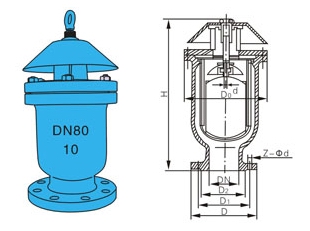

外形结构图



主要外形尺寸

公称通径
(mm)
尺寸(mm)
H D D0 D1 D1 Z-фd
50 270 160 200 125 125 4-14
65 270 180 200 145 145 4-18
80 330 195 230 160 160 4-18
100 350 215 250 180 180 8-18
150 450 280 300 240 240 8-23
200 470 335 330 295 295 8-23

安装说明

1、于安装前,请先检查并清除主体内的杂物。
2、在阀前装一只闸阀,以便下次的安装维修。阀如果安装于荫井内,应有足够空间以便容纳技术人员调整及维护工作。
3、安装于室外,请注意阀门的保温,以防阀门内水结冰或冻裂阀门。
4、若排气阀所在管线送断水频繁,建议在排气阀前加装一个缓冲阀。
