ARVX不锈钢微量排气阀

更新时间：2024-04-13 10:04:44

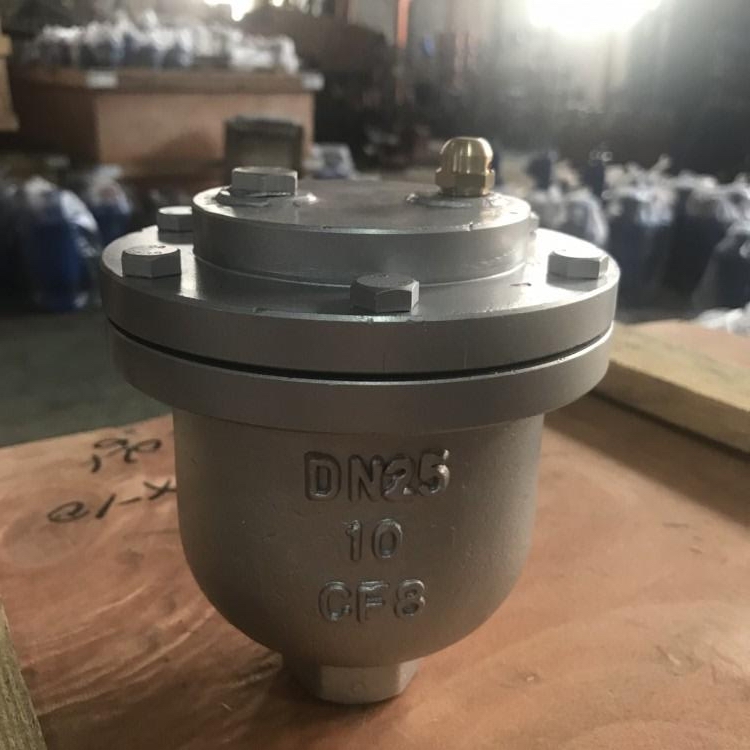

ARVX不锈钢微量排气阀

1、产品型号：ARVX。
2、公称通径：DN15～DN20～DN25。
3、公称压力：1.6MPa～2.5MPa。
4、适用温度：-15ºC～+150ºC。
5、阀体材质：不锈钢、304、316、316L。
6、适用介质：水。
7、结构形式：浮球式。
8、连接方式：螺纹、定制法兰。
9、驱动方式：自动。
10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

ARVX不锈钢微量排气阀在一般情况下，水中约含2VOL%的溶解空气，主输水过程中，这些空气由水中不断地释放出来，聚集在管线的高点处，形成空气袋(AIR POCKET) ，使输水变得困难，系统的输水能力可因此下降约5-15%。此微量排气阀主要功能就是排除这2VOL%的溶解空气，并适合装置于高层建筑，厂区内配管，小型泵站用以保护或改善系统的输水效率及节约能源。

工作原理

不锈钢微量排气阀当管内开始注水时，塞头停留在开启位置，进行大量排气，当空气排完时，阀内积水，浮球被浮起，传动塞头至关闭位置，停止大量排气，当管内水正常输送时，如有小量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时空气由小孔排出，当抽水机停止，管内水流空时或遇管内产生负压时，此时塞头迅速开启，吸入空气，确保管线完全。

产品特点

1、ARVX不锈钢微量排气阀结构小巧，安装方便，性能卓越，是所有排气阀中应用最广、性能最好的一款。除了直接在管道系统中直接应用外，还可与复合式排气阀配套使用，起到大量排气和微量排气的效果。
2、单杆式不锈钢微量排气阀，为一类似椭圆形阀体，内部所有零件包括浮球、杠杆、杠架、阀座、等均为304S.S不锈钢，内部使标准排气孔径1/16",适合用于PN16工作压力环璋。

主要零件材料

名称	材质
阀盖	304不锈钢
阀座	304不锈钢
杆架	304不锈钢
塞头	合成橡胶BUNA,VITON
杠杆	304不锈钢
浮球	304不锈钢
阀体	304不锈钢
螺栓	镀锌钢制、304不锈钢

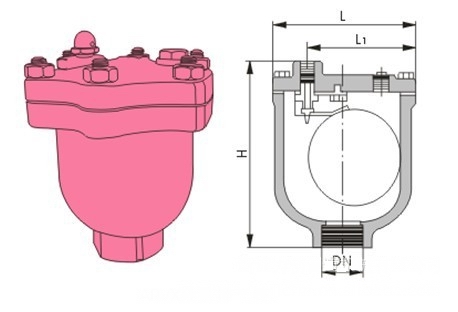

外形结构图

主要外形尺寸

公称通径DN(mm)	进口尺寸	出口尺寸	排气孔尺寸（mm）	H	L	L1
15	1/2"(15m/m)	1/4"	1.6	155	130	86
20	3/4"(20m/m)	1/4"	1.6	155	130	86
25	1" (25m/m)	1/4"	1.6	155	130	86

安装说明

1、于安装前，请先检查并清除主体内的杂物。
2、在阀前装一只闸阀，以便下次的安装维修。阀如果安装于荫井内，应有足够空间以便容纳技术人员调整及维护工作。
3、安装于室外，请注意阀门的保温，以防阀门内水结冰或冻裂阀门。
4、若排气阀所在管线送断水频繁，建议在排气阀前加装一个缓冲阀。
