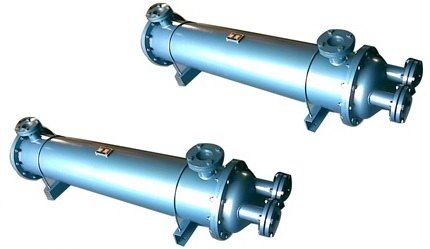

2LQF6W型冷却器工作原理（图）

Writer： admin Time：2020-09-11 15:38 Browse：℃

2LQF6W型冷却器 工作原理：

手动工作过程:滤水器接入管道系统后，水由下部进水口进入滤水器，当水中杂质通过网芯时，由于体积大于网芯孔，而衩截留在网芯上，当聚积到一定数量时，即造成进出水口产生一定压差值。（滤网精度直径不同压差不同,一般为0.15Mpa），手动打开排污阀门，排污开始，转动手柄，旋转方向分正反时针旋转均可，每10秒--30秒转动一格，手柄指向每一个凹部固定，水流对附着在网芯内侧壁面上的杂质污物反向冲洗。直至旋转一圈，关闭排污阀，手动排污完成。

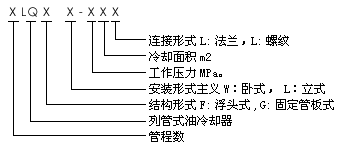

2LQF6W型冷却器 型号说明：

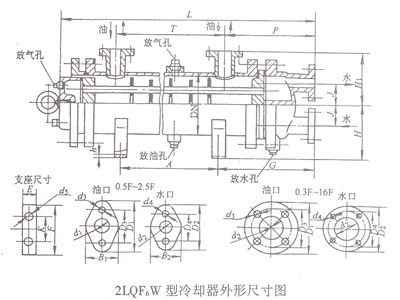

2LQF6W型冷却器 A0.5F - A2.5F尺寸示意图：

型号			A0.5F	A0.65F	A0.8F	A1.0F	A1.2F	A1.46F	A1.7F	A2.1F	A2.5F
换热面积/cm2			0.5	0.65	0.8	1.0	1.2	1.46	1.7	2.1	2.5
底部尺寸		A	345	470	595	440	565	690	460	610	760
		K	90	90	90	104	104	104	120	120	120
		h	5	5	5	5	5	5	5	5	5
		E	40	40	40	45	45	45	50	50	50
		F	140	140	140	160	160	160	180	180	180
		d5	11	11	11	14	14	14	14	14	14
简部尺寸		Dg	114	114	114	150	150	150	186	186	186
		H	115	115	115	140	140	140	165	165	165
		j	42	42	42	47	47	47	52	52	52
		H1	95	95	95	115	115	115	140	140	140
		L	614	739	859	762	887	1012	846	996	1146
		G	169	169	169	197	197	197	246	246	246
		P	162	162	162	190	190	190	226	226	226
		T	357	482	607	460	585	710	500	650	800
法兰尺寸			椭圆法兰
法 兰 联 接	油	d1	25	25	25	32	32	32	40	40	40
		D1	90	90	90	100	100	100	118	118	118
		B1	64	64	64	72	72	72	85	85	85
		D3	65	65	65	75	75	75	90	90	90
		d3	11	11	11	11	11	11	14	14	14
	水	d2	20	20	20	25	25	25	32	32	32
		D2	80	80	80	90	90	90	100	100	100
		B2	45	45	45	64	64	64	72	72	72
		D4	55	55	55	65	65	65	75	75	75
		d4	11	11	11	11	11	11	11	11	11
质量/kg			30	33	36	47	51	54	60	70	76

2LQF6W型冷却器 A3.0F- A16F尺寸示意图：

型号			A3.0F	A3.6F	A4.3F	A5.0F	A6.0F	A7.2F	A8.5F	A10F	A12F	A14F	A16F
换热面积/cm2			3.0	3.6	4.3	5.0	6.0	7.2	8.5	10	12	14	16
底部尺寸		A	540	665	815	540	690	865	575	700	875	875	875
		K	140	140	140	170	170	170	230	230	230	230	230
		h	5	5	5	5	5	5	6	6	6	6	6
		E	55	55	55	60	60	60	65	65	65	65	65
		F	210	210	210	250	250	250	320	320	320	320	320
		d5	14	14	14	14	14	14	18	18	18	18	18
简部尺寸		Dg	219	219	219	245	245	245	325	325	325	325	325
		H	200	200	200	240	240	240	280	280	280	280	280
		j	85	85	85	95	95	95	105	105	105	105	105
		H1	200	200	200	240	240	240	280	280	280	280	280
		L	965	1090	1240	1022	1172	1347	1112	1237	1412	1412	1412
		G	270	270	270	307	307	307	332	332	332	332	332
		P	265	265	265	292	292	292	322	322	322	322	322
		T	565	690	840	570	720	895	590	715	890	890	890
法兰尺寸			圆形法兰
法 兰 联 接	油	d1	50	50	50	65	65	65	80	80	80	80	80
		D1	160	160	160	180	180	180	195	195	195	195	195
		B1
		D3	125	125	125	145	145	145	160	160	160	160	160
		d3	18	18	18	18	18	18	8*ф18	8*ф18	8*ф18	8*ф18	8*ф18
	水	d2	40	40	40	50	50	50	65	65	65	65	65
		D2	145	145	145	160	160	160	180	180	180	180	180
		B2
		D4	110	110	110	125	125	125	145	145	145	145	145
		d4	18	18	18	18	18	18	18	18	18	18	18
质量/kg			110	119	130	145	161	176	215	231	250	260	270

2LQF6W型冷却器 水垢的清洗:

1、物理清洗办法：固定管板式的可以用水泵刷子冲洗，如果是抽芯式即浮头式的即可把管束抽出来冲洗；
2、化学清洗：方法当积垢由疏松变为致密、硬质后，采用机械 清洗方法己达不到清垢目的，此时宜采用酸洗的方法。盐酸不用预热就能容易地溶解碳酸钙和碳酸镁水垢，因此酸洗液一般为常温盐酸溶液。酸洗虽然能很好的疏松水垢和恢复冷却器表面的正常状态，但盐酸对冷却铜管有腐蚀作用。为了保护冷却器管壁不受盐酸的侵蚀，在酸洗液内必须加入添加剂，即强烈地迟滞金属溶解过程的物质。我们选用的添加剂为苯骈三氮唑，即BC-801水稳定剂，使用浓度为3%左右。根据经验，若能够按时进行机械清洗，酸洗可2a--3a进行1次；反之，需每年进行1次酸洗。
【使用注意】
冷却器投用后,操作人员应定期对换热器进行巡回检查,判断其是否运行正常。
(1)检查工艺参数，严禁超温、超压运行。
(2)检查隔槽、大锅、接口法兰有无泄漏。
(3)检查基础支座的稳固情况。
(4)检查冷却器及管线的振动情况。
(5)定时查看油品颜色及换热后的温度变化。
(6)冷却器投用时,应打开冷却线上放空阀排气,见水后关闭,防止气阻影响冷却效果。
(7)冷却器停运扫线时，停冷却水，同时打开冷却水放空阀，避免憋压损坏设备。
(8)调节油品冷后温度时，应先冷却水出口阀控制。因为采用入口阀控制水量，虽然可以节约冷水，但是会引起冷却器内水流短路或流速减慢，造成上热下凉，影响换热效果。故不宜用入口控制。
【排除故障】
1、冷却液不足：添加冷却液
2、散热器散热片阻塞：寻找解决阻塞的原因，清洗散热器
3、散热器通风不畅：按安装要求增大通风有效面积，确保通风畅通
4、冷却液风扇运行不正常：检查风扇皮带紧张度，必要时更换皮带
5、风扇损坏：检修或更换
6、水泵损坏：检修或更换
7、节温器故障:更换
8、喷油泵故障:请授权人员检修或更换
9、供油定时不正确:查看喷油泵数据并请授权人员检修调整
10、环境（进气）温度过高:保持机房通风合理降低机房温度
11、机组过载严重:控制负载，禁止机组长时间超载运行
12、冷却液报警开关（传感器）或仪表故障:检查控制屏，仪表，机体传感器，修理或更换，排除故障。
