JY41W氧气截止阀

更新时间：2024-04-13 10:04:26

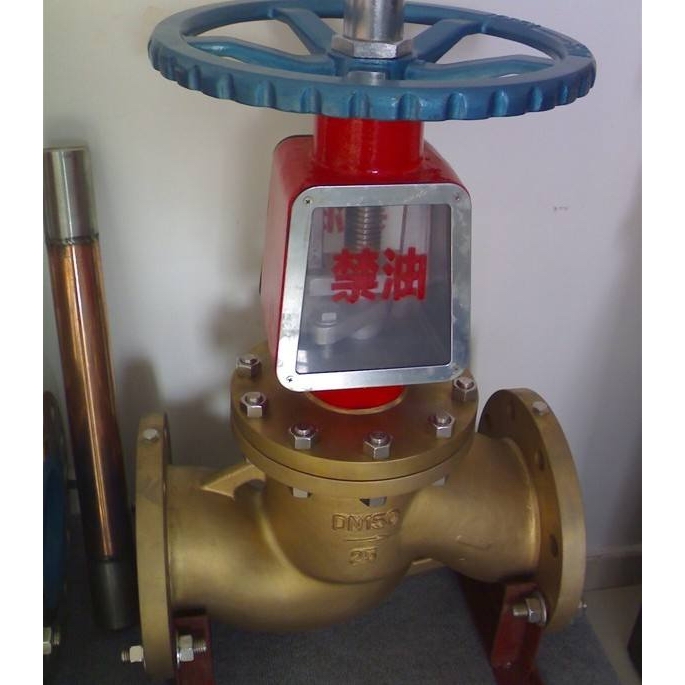

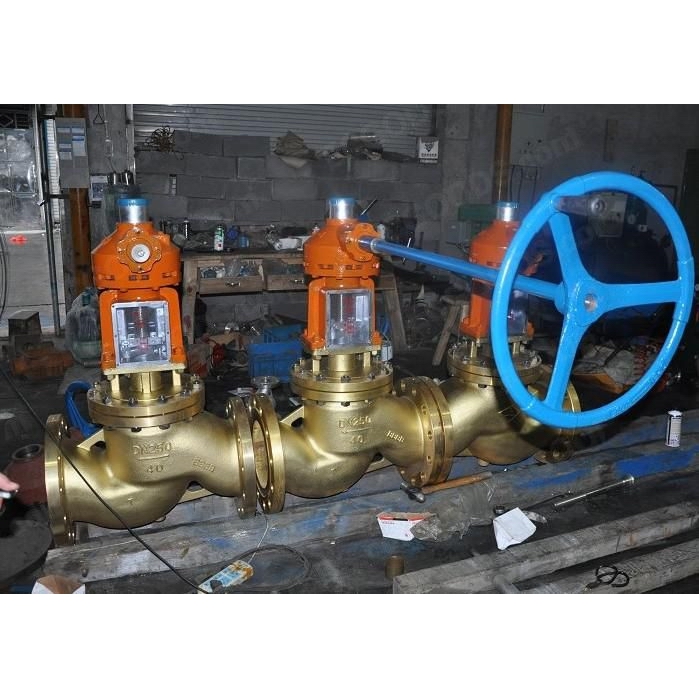

JY41W氧气截止阀

  • 1、产品型号：JY41W。
  • 2、公称通径：DN15～DN500。
  • 3、公称压力：1.6MPa～4.0MPa。
  • 4、适用温度：-40ºC～+80ºC。
  • 5、阀体材质：不锈钢、铜。
  • 6、适用介质：氧气、气体。
  • 7、结构形式：截止式。
  • 8、连接方式：法兰。
  • 9、驱动方式：手动。
  • 10、制造标准：国标GB、德国DIN、美国API、ANSI。

产品说明

JY41W氧气截止阀是根据氧气管网运行特点以及考虑氧气介质的易燃易爆的特性，以安全可靠和性能优越为设计原则，并参照中华人民共和国冶金工业部制定的《氧气安全规程》的规定而设计、制造的确保氧气管网安全运行的专用阀门。主体材料选用不锈钢或阻燃性极好的铜合金，密封面为本体或堆焊D802，其余内件采用不锈钢或铜合金；传动部位的润滑采用不可燃的润滑脂，并标有明显的禁油标记。在结构上，支架采用全闭封，并有导除静电装置，阀杆上配有防尘帽。

结构特点

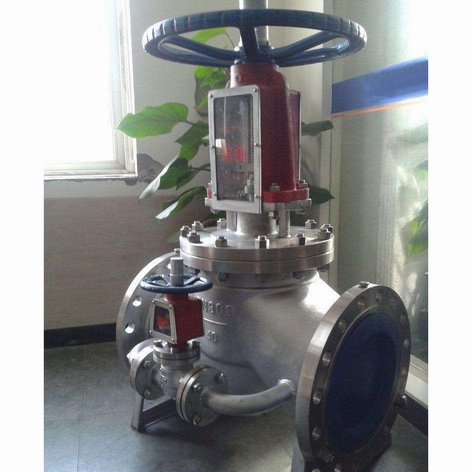

1、对于公称压力PN≥1.6MPa、DNl25～200采用内旁通结构；DN250～500采用带外旁通阀结构。其目的是减小阀前、阀后的压力差以避免高流速、高冲刷以及防止产生高温，从而保证了氧气管网的安全运行，同时也减小了操作力矩。
2、介质流向：PN≥1.6MPa、DN≤100介质由阀瓣下方流入阀瓣上方(即低进高出)，DN≥125介质由阀瓣卜方流入下方(高进低出)o对于DN≥125的阀门采用介质高进低出的流向，一方面足内旁通阀结构上的需要，另一方面由于介质压力的作用使阀门的关闭力大大减小。
3、该阀设有导静电安全装置，可避免因静电产生火花。

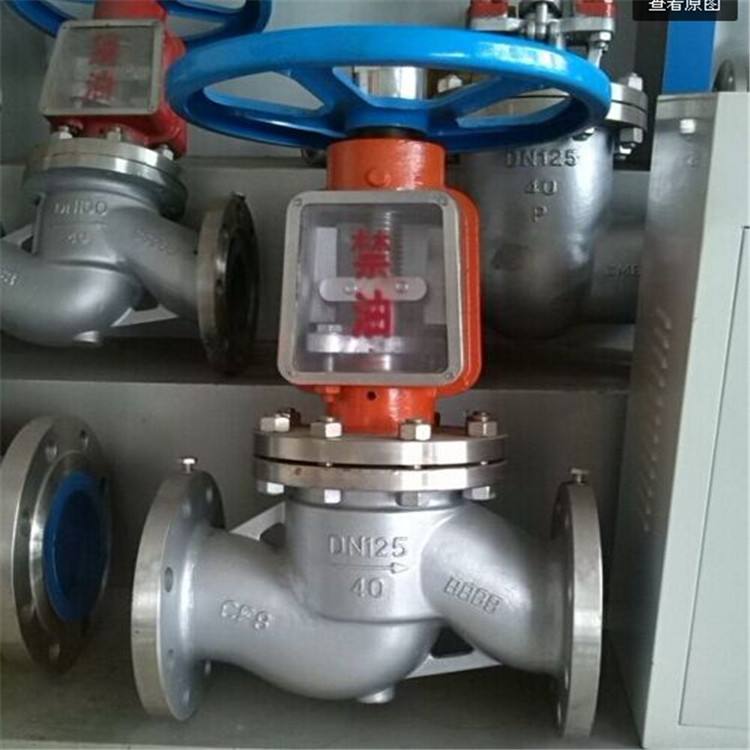

4、与普通截止阀相比，氧气管路用截止阀的支架部分采用全封闭式结构，且压紧填料时可以打开支架上的防护盖板，起到了防油防尘的作用。并有明显的禁油标记。
5、全部零件采用严格的脱脂处理。

性能规范

公称压力
PN		 强度试验压力
MPa		 气密封试验压力
MPa		 适用介质 适用温度
水 气 氧气 常温
1.6 2.4 1.6
2.5 3.8 2.5
3.0 4.5 3.0
4.0 6.0 4.0

主要零件材料

零件名称 材料
阀体、阀盖、阀瓣 铸铬镍钛不锈钢、铜合金
阀杆 铬镍不锈钢
阀杆螺母 青铜

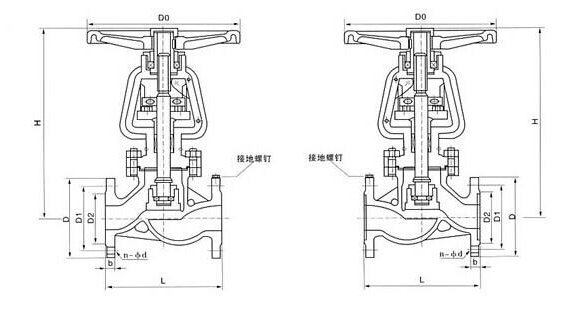

外形结构图

主要外形尺寸及重量1.6MPa

DN L D D1 D2 b f Z-d H H1 DO L1 重量(kg)
15 130 95 65 45 14 2 4-14 240   100   6
20 150 105 75 55 14 2 4-14 270   100   8
25 160 115 85 65 14 2 4-14 270   125   10
32 180 135 100 78 16 2 4-18 280   160   14
40 200 145 110 85 16 3 4-18 350   160   20
50 230 160 125 100 16 3 4-18 400   320   35
65 290 180 145 120 18 3 4-18 530   360   50
80 310 195 160 135 20 3 8-18 560   400   65
100 350 215 180 155 20 3 8-18 618   450   80
125 400 245 210 185 99 3 8-18 675   450   106
150 480 280 240 210 24 3 8-23 743   560   125
200 600 335 295 265 26 3 12-23 850   640   254
250 650 405 355 320 30 3 12-25 975 270 720 380 418
300 750 460 410 375 30 4 12-25 1115 270 800 415 502
400 950 580 525 485 36 4 16-30 1380 280 900 465 980
450 1050 640 585 545 40 4 20-30 1530 350   495 1200
500 1150 705 650 608 44 4 20-34 1700 400   525 1300

主要外形尺寸及重量2.5MPa

DN I D D1 D2 b f Z-d H H1 DO L1 重量(kg)
15 130 95 65 45 16 2 4-14 240   100   6
20 150 105 75 55 16 2 4?14 270   100   8
25 160 115 85 65 16 2 4?14 270   125   10
32 180 135 100 78 18 2 4-18 280   160   14
40 200 145 110 85 18 3 4-18 350   160   20
50 230 160 125 100 20 3 4?18 400   320   35
65 290 180 145 120 22 3 8-18 530   360   50
80 310 195 160 135 99 3 8-18 560   400   65
100 350 230 190 160 24 3 8-23 618   450   88
125 400 270 220 188 28 3 8-25 675   450   115
150 480 300 250 218 30 3 8?25 743   560   148
200 600 360 310 278 34 3 12-25 850   640   293
250 650 425 370 332 36 3 12?30 975 270 720 380 455
300 750 485 430 390 40 4 16-30 1115 270 800 415 585
400 950 610 550 505 48 4 16-34 1380 280 900 465 1110
450 1050 660 600 555 50 4 20-34 1530 350   495 1350
500 1150 730 660 610 52 4 20-41 1700 400   525 1470

主要外形尺寸及重量4.0MPa

DN L D D1 D2 D6 b f f1 Z-d H H1 DO L1 重量(kg)
15 130 95 65 45 40 16 2 4 4-14 240   100   6
20 150 105 75 55 5l 16 2 4 4-14 270   100   8
25 160 115 85 65 58 16 2 4 4-14 270   125   10
32 180 135 100 78 66 18 2 4 4-18 280   160   14
40 200 145 110 85 76 18 3 4 4-18 350   160   20
50 230 160 125 100 88 20 3 4 4-18 400   320   35
65 290 180 145 120 110 22 3 4 8-18 530   360   50
80 310 195 160 135 121 22 3 4 8-18 560   400   65
100 350 230 190 160 150 24 3 4．5 8-23 618   450   88
125 400 270 220 188 176 28 3 4．5 8-25 675   450   115
150 480 300 250 218 204 30 3 4．5 8-25 743   560   148
200 600 375 320 282 260 38 3 4．5 12-30 850   640   293
250 650 445 385 345 313 42 3 4，5 12-34 975 270 720 380 540
300 750 510 450 408 364 46 4 4．5 16-34 1115 270 800 415 770
400 950 655 585 535 474 58 4 5 16-41 1425 280 900 465 1330
450 1050 680 610 560 524 60 4 5 20-41 1570 350   495 1550
500 1150 755 670 612 576 62 4 5 20-48 1740 400   525 1670
