KJ41F不锈钢抗生素截止阀

更新时间:2024-04-13 10:04:37

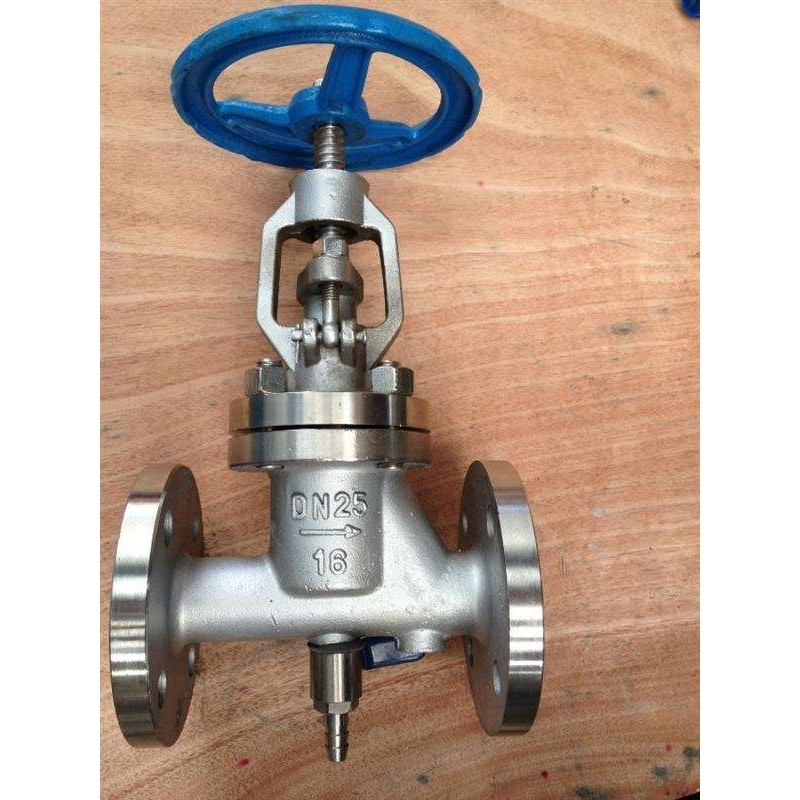

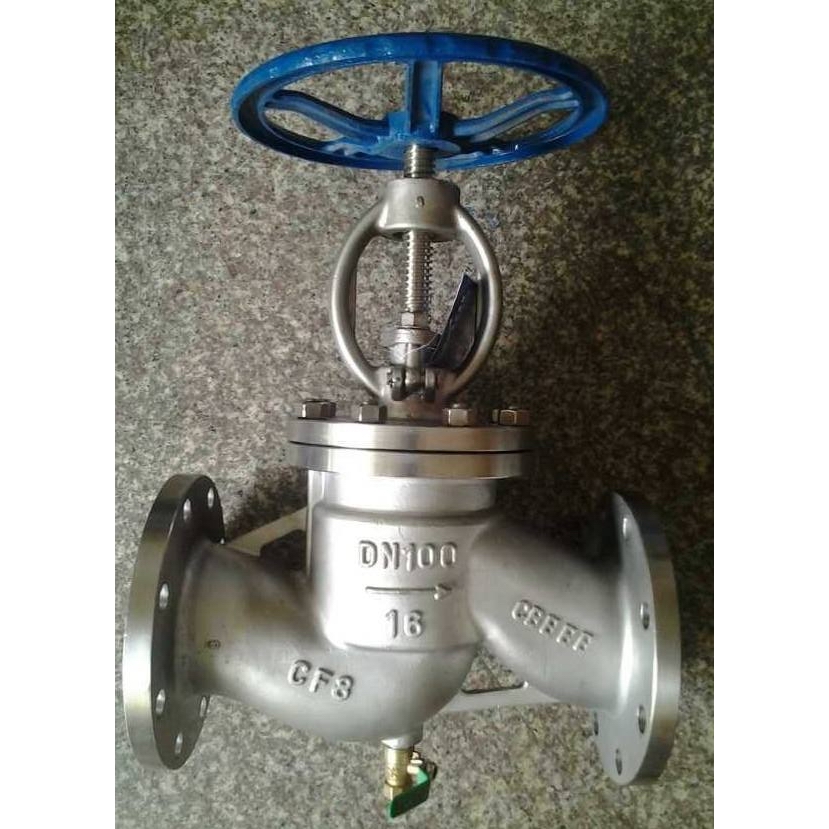

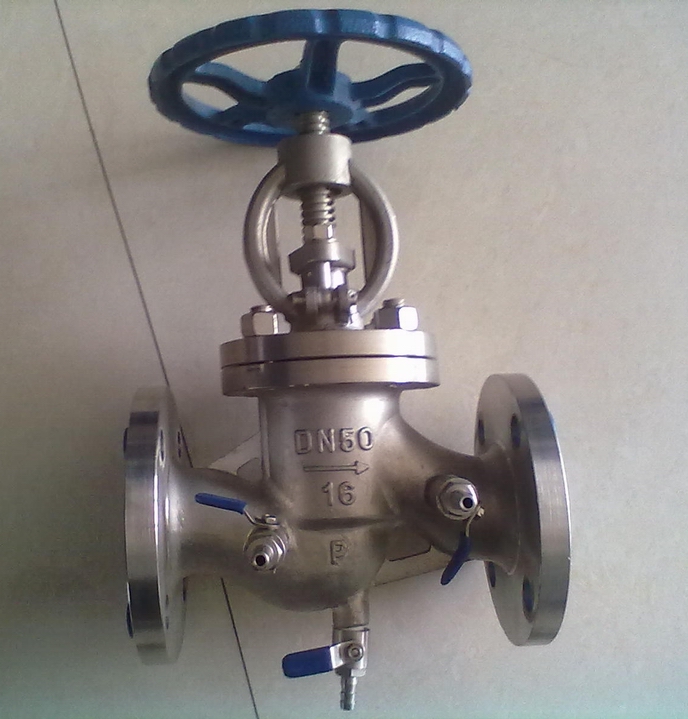

KJ41F不锈钢抗生素截止阀

  • 1、产品形号:KJ41F。
  • 2、公称通径:DN15~DN300。
  • 3、公称压力:1.6MPa~6.4MPa。
  • 4、适用温度:-29ºC~+550ºC。
  • 5、阀体材质:不锈钢、304、316、316L。
  • 6、适用介质:水、油、蒸汽、气体、液体。
  • 7、结构形式:截止式。
  • 8、连接方式:法兰。
  • 9、驱动方式:手轮。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

KJ41F不锈钢抗生素截止阀主要应用于生物发酵、医药和啤酒发酵、氨基酸发酵、生物农药发酵、生物肥料发酵、各种抗生素发酵、生物、生化、化学制药的物料、水、汽、冷的控制等领域,底部可以根据客户需要开设排泄孔,耐高温使用寿命长,无死角达到零泄漏水平。

执行标准

设计与制造:GB/T12235
法兰尺寸:JB/T79.1
结构长度:GB/T12221
检验与试验:JB/T9092

产品特点

1.具有较强的杀菌、清毒功能,防止产品染菌。
2.密封垫采用耐高温聚四氟乙烯复合材料制成。(最高温度可达 ≤120℃)
3.密封垫、阀体中道密封圈,阀杆填料全部采用优质聚四氟乙烯材料。寿命长、耐腐蚀,确保无内外漏。
4.流线型的流道,使得压力损失小。
5.密封垫可更换,拆卸更方便,维护费用低。

结构特点

1、抗菌素截止阀延续抗生素截止阀的优点,设计合理,无死角,能有效的降低制药生产中的染菌率,为抗生素无菌生产提供了可靠的保证;
2、抗菌素截止阀结构精密,密封性能好,杜绝了跑、冒、滴、漏、节约了能源消耗,为车间文明生产提供了有利条件;
3、抗菌素截止阀材质可靠、制作精细、经久耐用,密封采用聚四氟乙烯,耐腐蚀性能强,大修时只需更换垫片,拆卸容易、维修方便,降低了成本、提高了经济效益;
4、抗菌素截止阀使用范围广,不仅代替接种站的三通隔膜阀,而且可以广泛使用在原料药车间的结晶罐等工艺管道上,效果良好。

性能规范

公称压力 1.6 MPa
试验压力 强度试验 2.4 MPa
密封试验 1.76 MPa
上密封试验 1.76 MPa
气密封试验 0.6 MPa
最高工作温度 120 ℃
适用介质 水、蒸汽、食品等

外形结构图

主要外形尺寸

规格
DN
主 要 连 接 尺 寸
L D D1 D2 b Z—Φd H1 H2 D0
15 130 95 65 45 16 4—Φ14 252 194 120
20 150 105 75 55 16 4—Φ14 270 200 120
25 160 115 85 65 16 4—Φ14 310 235 140
32 190 135 100 76 18 4—Φ18 322 260 160
40 200 145 110 85 18 4—Φ18 360 345 180
50 230 160 125 100 20 4—Φ18 408 370 200
65 290 180 145 120 22 4—Φ18 435 420 240
80 310 195 160 135 22 4—Φ18 475 455 280
100 350 230 190 160 24 8—Φ23 525 495 320
125 400 270 220 188 28 8—Φ23 600 570 360
150 480 300 250 218 30 8—Φ25 675 630 400
 200  600  350  310  278  34  12—Φ25  730  700  500
 250  650 425  370  332  36  12—Φ30 786  740  550
