J65Y-磅级Y型截止阀

更新时间:2024-04-13 10:04:42

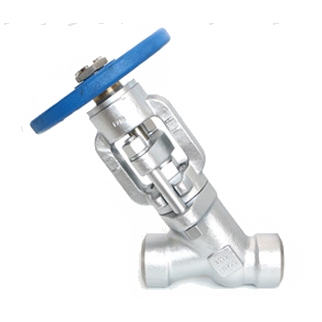

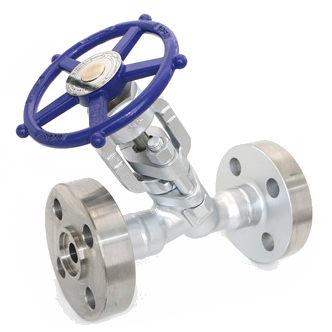

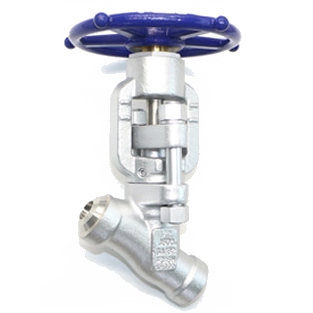

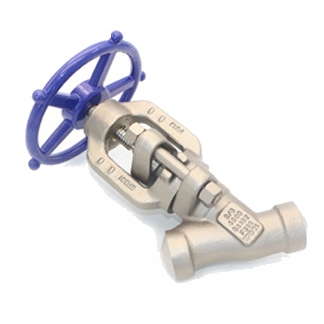

J65Y-磅级Y型截止阀

  • 1、产品型号:J65Y。
  • 2、公称通径:DN15~DN300。
  • 3、公称压力:1500LB~2500LB。
  • 4、适用温度:-29ºC~+550ºC。
  • 5、阀体材质:锻钢、碳钢、铬钼钒钢、不锈钢。
  • 6、适用介质:水、油、蒸汽、气体。
  • 7、结构形式:截止式。
  • 8、连接方式:焊接、法兰。
  • 9、驱动方式:手轮、伞齿轮、电动。
  • 10、制造标准:国标GB、德国DIN、美国API、ANSI。

产品说明

J65Y-磅级Y型截止阀的阀体阀盖为整体锻制而成,强度高,造型美观,材质可靠。中腔采用自紧密封结构,压力越高,密封性越好。独特的不锈钢自密封圈,拆装方便,密封可靠。阀杆表面经超强致密耐磨处理,耐磨耐蚀,启闭磨擦小,确保产品无外漏之虞。

技术要求

1、阀门设计与制造按API 623-2013、JIS E101和NB/T 47044-2014等的规定;
2、阀门试验按API 598-2009等的规定;
3、结构长度按ASME B16.10-2009、JIS E101和NB/T 47044-2014等的规定,或按企标长度或用户提供尺寸;
4、焊接坡口按ASEM B16.25-2012、GB/T 12224-2005、JB/T 3595-2002,NB/T 47044-2014和电力工业管理标准78DG等的规定或用户提供尺寸;
5、压力温度额定值按ASME B16.34-2013等的规定。

主要材质零件(表一)

阀体 WCB WC1 WC6 WC9
阀盖 25 15CrMoA 12Cr1MoVA 12Cr1MoVA
支架 WCB WCB WCB WCB
WC1 WC6 WC9
阀瓣 25 15CrMoA 12Cr1MoVA 12Cr1MoVA
阀杆 25Cr2MoV 25Cr2MoV 20Cr1Mo1V1A 20Cr1Mo1V1A
阀座 25 15Cr1MoA 12Cr1MoVA 12Cr1MoVA
密封环 增强柔性石墨
填料 增强柔性石墨
阀杆螺母 ZCuA110Fe3

主要材质零件(表二)

序号 零件名称 CStoASTM AStoASTM SStoASTM
A105 A182F22 A182F304(L) A182F316(L)
1 阀体 A105 A182F22 A182F304(L) A182F316(L)
2 阀瓣 A276 420 A276 304 A276 304(L) A276 316(L)
3 阀杆 A182 F6 A182F304(L) A182F316(L)
4 密封螺母 A105 A182F304 A182F304(L) A182F316(L)
5 填料 柔性石墨 PTFE
6 密封圈 F182F304L A182F316(L)
7 提升螺母 A1942H A1944 A1948 A1948M
8 填料压套 A276 420 A182 F304
9 填料压板 A216WCB A351CF8
10 销钉 A276420 A182F304
11 活节螺栓 A193 B7 A193B16 A193B8 A1983 B8M
12 螺母 A1942H A1944 A1948 A1948M
13 油嘴 A105 A182F22 A182F304(L) A182F316(L)
14 阀杆螺母 A276 F410
15 阀盖 A105 A182F22 A182F304(L) A182F316(L)
16 铭牌 SS
17 锁紧螺母 A1942H A1944 A1948 A1948M
18 手轮 A197
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 ~29℃~425℃ ~29℃~550℃ ~29℃~200℃

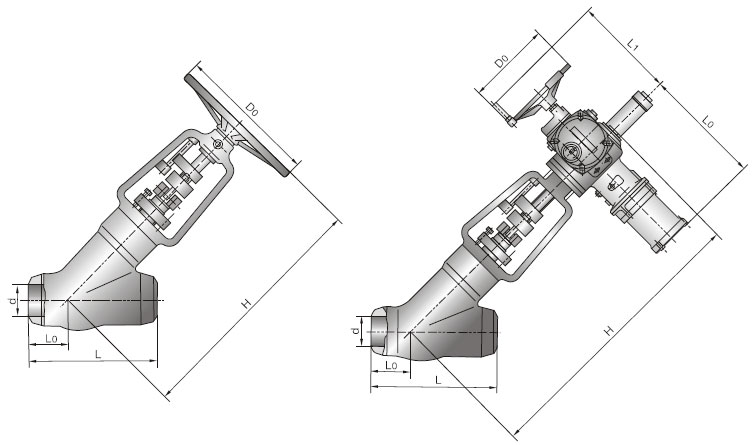

外形结构图

主要外形尺寸

公称通径NPS(in) 主要外形尺寸和连接尺寸(mm)
d L L0 H D0
J65Y-1500Lb
2 1/2 56 330 130 670 360
3 64 368 140 750 460
4 84 457 170 830 510
5 100 533 185 910 560
6 126 610 190 1100 610
J65Y-2500Lb
2 38 310 120 550 300
2 1/2 46 340 130 670 360
3 54 390 147 750 460
4 70 480 170 830 720

主要外形尺寸

公称通径NPS(in) 主要外形尺寸和连接尺寸(mm) 电动装置
d L Lo H Do L1 L2
J965Y-1500Lb
3 64 368 140 990 305 410 565 SMC-0
4 84 457 170 990 305 420 654 SMC-1
5 100 533 185 1115 305 420 654 SMC-1
6 126 610 190 1763 457 440 688 SMC-2
8 158 762 262 2026 457 440 688 SMC-2
J965Y-2000Lb
4 80 457 170 990 305 420 654 SMC-1
5 96 533 185 1115 305 420 654 SMC-1
6 118 610 190 1423 457 440 688 SMC-2
8 148 762 262 1615 457 440 688 SMC-2
10 180 914 300 2240 610 715   SMC-4
12 222 1041 360 2490 610 715   SMC-4
J965Y-2500Lb
2 38 310 120 810 305 400 555 SMC-00
2 1/2 46 340 130 895 305 400 555 SMC-00
3 54 390 140 985 305 410 565 SMC-0
4 70 480 170 990 305 420 654 SMC-1
5 86 580 185 1115 305 420 654 SMC-1
6 104 630 200 1280 457 440 688 SMC-2
8 130 770 260 1615 457 440 688 SMC-2
10 162 930 300 1930 610 690   SMC-3
12 210 1060 360 2240 610 715   SMC-4
14 234 1160 395 2420 610 715   SMC-4
J965Y-3500Lb
3 48 470 150 1005 305 410 565 SMC-0
4 60 550 115 1133 305 410 565 SMC-0
5 74 660 200 1280 305 420 654 SMC-1
6 88 790 230 1320 305 420 654 SMC-1
