Y43XT比例式减压阀
更新时间：2024-04-13 10:04:18

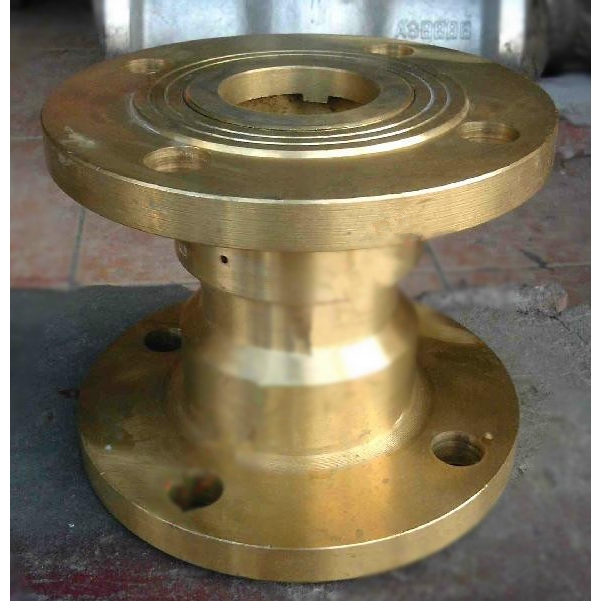

Y43XT比例式减压阀
- 1、产品型号：Y43XT。
- 2、公称通径：DN50～DN200。
- 3、工作压力：1.0MPa～1.6MPa～2.5MPa～4.0MPa。
- 4、适用温度：-20ºC～+90ºC。
- 5、阀体材质：黄铜、不锈钢、铸铁、铸钢。
- 6、适用介质：水、油、气。
- 7、结构形式：阀内浮动活塞。
- 8、连接方式：法兰、内螺纹。
- 9、功能作用：减压后稳压。
- 10、制造标准：国标GB、德国DIN、美国API、ANSI。
产品说明
Y43XT型比例式减压阀利用阀内浮动活塞两端不同的截面积压力差从而改变进水与出水的压力状况，达到减压目的，比例式减压阀结构严谨、新颖、运行流畅、体形轻巧、便于安装、减压比例稳定、即减、动压、又减静压、材料采用全铜或不锈钢,适用于清洁水和海水，不怕结垢和锈蚀。比例范围

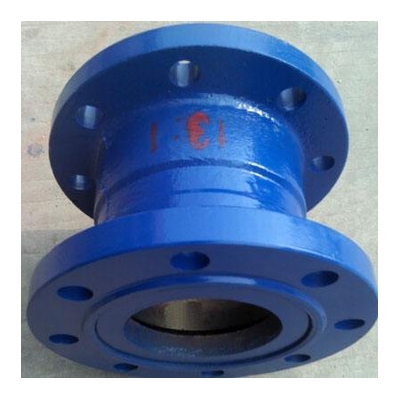

1、比例式减压阀2:12、比例式减压阀3:1
3、比例式减压阀4:1
4、比例式减压阀3:2
5、比例式减压阀5:2
备注：亦可根据用户的要求设计特殊比例的减压阀。
性能指标
| 型号 | Y13X-16T | Y43X-16T |
| 连接方式 | 内螺纹 | 法兰 |
| 适用介质 | 水、气 | |
| 适用温度 | ≤ 90℃ | |
| 额定工作压力 | 1.6MPa | |
| 压力误差 | ±2.5% | |
| 零件名称 | 材料 |
| 阀体 | 铜或不锈钢、铸钢、铸铁 |
| 活塞 | 铜或不锈钢 |
| 进口压盖 | 铜或不锈钢 |
| 出口压盖 | 铜或不锈钢 |
外形结构图
主要外形尺寸
| 型号 |
公称压力 PN（MPa） |
公称通径 DN（MM） |
L |
| Y43X-10T | 1.0 | 50 | 85 |
| 65 | 102 | ||
| 80 | 122 | ||
| 100 | 140 | ||
| 125 | 160 | ||
| 150 | 178 | ||
| 200 | 230 | ||
| Y43X-16T | 1.6 | 50 | 85 |
| 65 | 102 | ||
| 80 | 122 | ||
| 100 | 140 | ||
| 125 | 160 | ||
| 150 | 178 | ||
| 200 | 230 |
