低阻力倒流防止器LHS711X，LHS712X，LHS743X，LHS745X
更新时间：2024-04-13 10:04:12
低阻力倒流防止器LHS711X，LHS712X，LHS743X，LHS745X
- 1、LHS711X，LHS712X，LHS743X，LHS745X。
- 2、公称通径：DN15～DN400。
- 3、工作压力：1.0MPa～1.6MPa。
- 4、适用温度：-0ºC～+80ºC。
- 5、阀体材质：铸铁、铸钢、不锈钢。
- 6、适用介质：水、污水、海水。
- 7、结构形式：组合式。
- 8、连接方式：法兰式、内螺纹。
- 9、功能作用：低阻力防止倒流。
- 10、制造标准：国标GB、德国DIN、美国API、ANSI。
产品说明
低阻力倒流防止器用于防止生活饮用水管道发生回流污染的安全装置，是我公司自行研制开发的、安全可靠、防止饮用水回流污染的新颖阀门，以确保生活饮用水的卫生和安全。检修管道和断电时，自来水常常中断，一旦供电恢复，自来水则变得又黄又脏，这是由于在断水过程中，从消防管道、无人居住的楼宇或自来水管尚未使用的支管中的死水、锈水倒流所致。为了让居民喝上洁净水，倒流防止器这一装置能有效阻止上述情况下脏水倒灌的发生，既保证了居民饮水安全，又可节约水资源。
低阻力倒流防止器由一个双级止回装置的主阀和外挂式排水器两部分组成的装置是由两个隔开相互独立的进、出水止回阀和流体安全控制的泄水阀组成，是一种严格限定管道中的压力水只能单向流动的水力控制组合装置，它的功能是在任何工况下防止管道中的介质倒流，达到避免倒流污染的目的。
低阻力倒流防止器用于防止生活饮用水管道发生回流污染的安全装置，是我公司自行研制开发的、安全可靠、防止饮用水回流污染的新颖阀门，以确保生活饮用水的卫生和安全。检修管道和断电时，自来水常常中断，一旦供电恢复，自来水则变得又黄又脏，这是由于在断水过程中，从消防管道、无人居住的楼宇或自来水管尚未使用的支管中的死水、锈水倒流所致。为了让居民喝上洁净水，倒流防止器这一装置能有效阻止上述情况下脏水倒灌的发生，既保证了居民饮水安全，又可节约水资源。
低阻力倒流防止器由一个双级止回装置的主阀和外挂式排水器两部分组成的装置是由两个隔开相互独立的进、出水止回阀和流体安全控制的泄水阀组成，是一种严格限定管道中的压力水只能单向流动的水力控制组合装置，它的功能是在任何工况下防止管道中的介质倒流，达到避免倒流污染的目的。
工作原理
低阻力倒流防止器由前后两个止回阀和中间自动排水器组成。在回流状态发生时，两个止回阀自动关闭，排水器自动开启，中间腔大气隔断。在前后止回阀产生渗漏时，能够自动排水，阻断回流，严格防止回流污染，保护上游管道内的水质。
●正向通水：
进口压力大于出口压力时，两个止回阀瓣开启，排水器关闭。在2m/s流速时，流通水损小于0.04Mpa。
●反向关闭：
进口压力小于等于出口压力时，两个止回阀瓣关闭，排水器开启。
如果没有垃圾卡阻，两个止回阀瓣密封关闭，排水器出口不排水，中间腔与大气相通，中间腔压力为零。
●防止回流污染：
进口压力小于出口压力时，两个止回阀瓣处于关闭状态，排水器处于开启状态如果其中一个或两个止回阀瓣的阀口有垃圾卡阻，产生渗漏，所漏介质均流向中间腔，经过排水器直接排出阀外，防止对进口端的回流污染。
产品特点
1、主阀由前后两个止回阀和中间自动排水器组成;
2、在前后止回阀产生渗漏时，能够自动排水，阻断回流，严格防止回流污染，保护上游管道内的水质;
3、超低水损、节能显著：水头损失小于0.03Mpa;
4、空气隔断、自动排水：在回流状态发生时，主阀关闭时，排水器自动开启、中间腔泄压为零，主阀的上下游之间实现空气隔断或零压隔断，有效防止回流污染;
5、节地节材、安装灵活:外形小、自重轻，结构长度仅为现有同类产品的30％；可以水平或垂直安装;
6、符合涉水产品卫生标准。
设计和制造标准
●制造标准：
机械工业行业标准JB/T11151-2011《低阻力倒流防止器》
●设计标准：
国家标准GB50015-2003《建筑给水排水设计规范》（08版）
中国工程建设协会标准CECS259-2009《低阻力倒流防止器应用技术规程》
国家建筑标准设计图集06SS109《管网叠压式供水设备选用与安装》P50~52
建筑产品选用技术专项图集2010CPXY-S38总278《低阻力倒流防止器和真空破坏器选用与安装》
产品类型
一、内置排水式低阻力倒流防止器
DN≤50螺纹连接
分为：LHS711X型 DN15-DN25
LHS712X型 DN32-DN50
其中： LHS711X型产品没有检测球阀和进口过滤网
二、直流式低阻力倒流防止器
法兰连接
型号：LHS743X型 DN50-DN200
三、在线维护式低阻力倒流防止器
法兰连接
型号：LHS745X型 DN150-DN400
进口设有过滤网和伸缩法兰

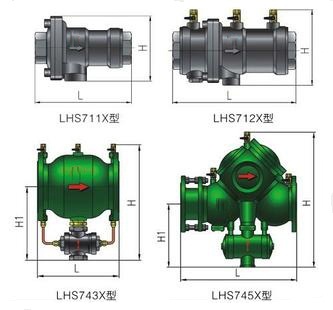

外形结构图
主要外形尺寸
外形结构图
主要外形尺寸
| 型号 | 公称通径 | 外形尺寸 | 材质 | 压力等级 | |||
| Mm | 英寸 | L | H | H1 | 全不锈钢 |
PN10 PN16 |
|
| LHS711X | 15 | 1/2 | 132 | 75 | 38 | ||
| 20 | 3/4 | 132 | 75 | 38 | |||
| 25 | 1 | 135 | 75 | 38 | |||
| LHS712X | 32 | 11/4 | 260 | 128 | 64 | ||
| 40 | 11/2 | 260 | 128 | 64 | |||
| 50 | 2 | 280 | 172 | 82 | |||
| LHS743X | 50 | 2 | 185 | 270 | 160 |
壳体：球墨铸铁 或不锈钢 内件：不锈钢 |
|
| 65 | 21/2 | 210 | 286 | 166 | |||
| 80 | 3 | 225 | 310 | 176 | |||
| 100 | 4 | 250 | 335 | 195 | |||
| 150 | 6 | 340 | 410 | 235 | |||
| 200 | 8 | 400 | 466 | 266 | |||
| LHS745X | 65 | 21/2 | 320 | 330 | 190 |
壳体：球墨铸铁 内件：不锈钢 |
|
| 80 | 3 | 450 | 350 | 210 | |||
| 100 | 4 | 500 | 385 | 230 | |||
| 150 | 6 | 600 | 510 | 285 | |||
| 200 | 8 | 760 | 656 | 336 | |||
| 250 | 10 | 950 | 830 | 430 | |||
| 300 | 12 | 1070 | 980 | 510 | |||
| 350 | 14 | 1270 | 1000 | 600 | |||
| 400 | 16 | 1430 | 1250 | 680 | |||

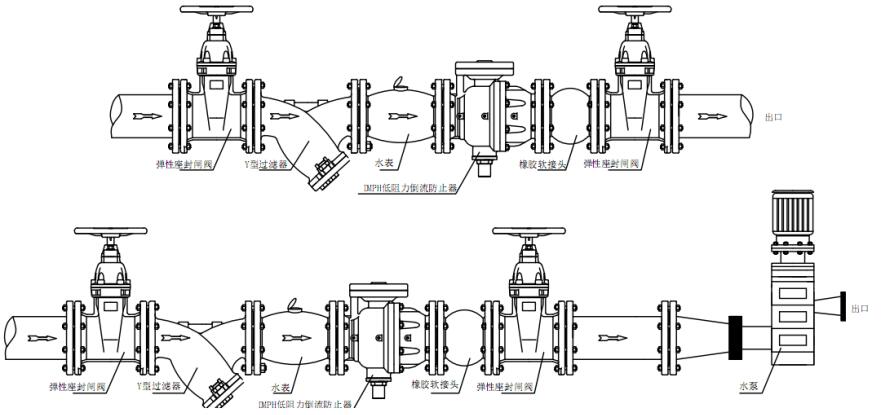

地阻力倒流防止器经典安装图组

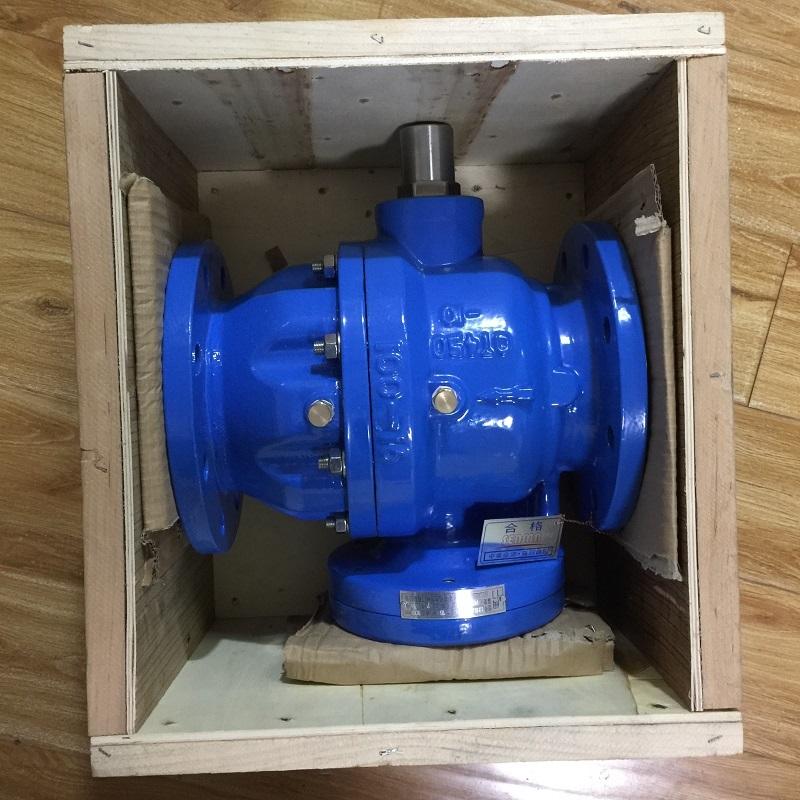

LHS745X低阻力倒流防止器实物图集（新型）

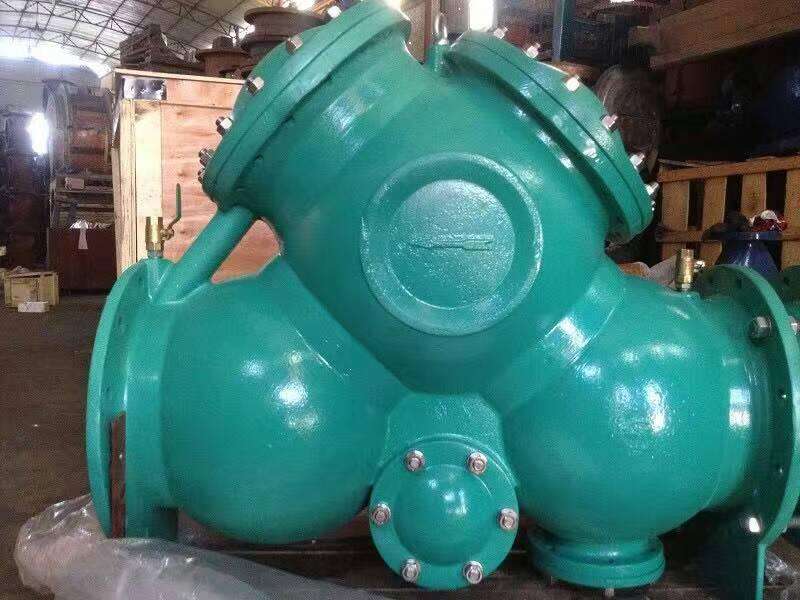

LHS745X低阻力倒流防止器实物图集（老式）

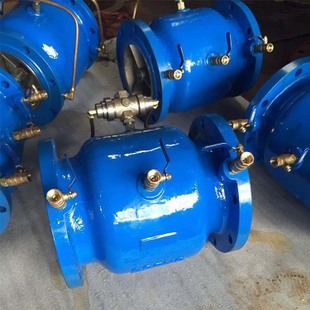

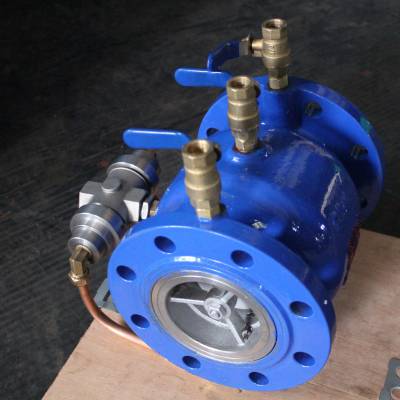

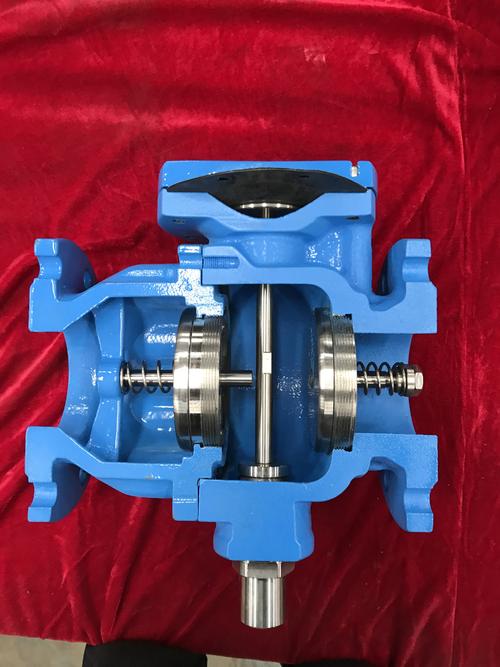

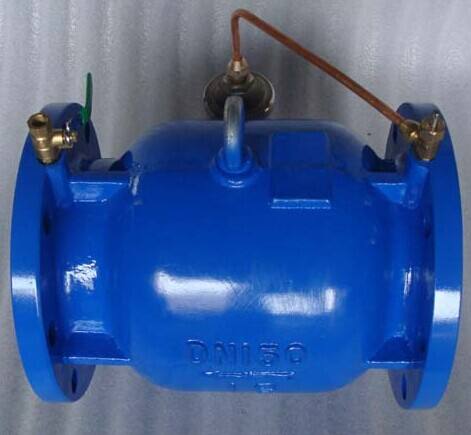

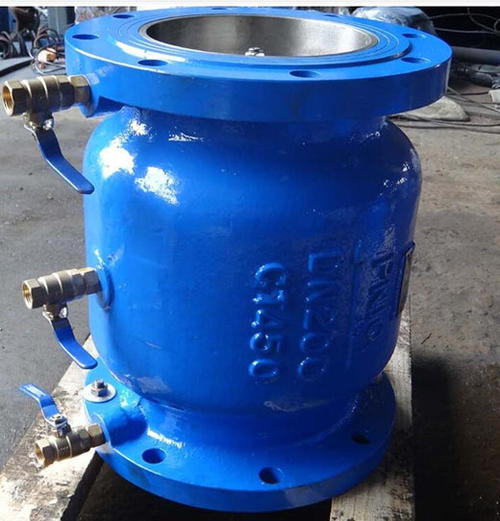

LHS743X低阻力倒流防止器实物图集
LHS743X低阻力倒流防止器实物图集
LHS743X低阻力倒流防止器实物图集

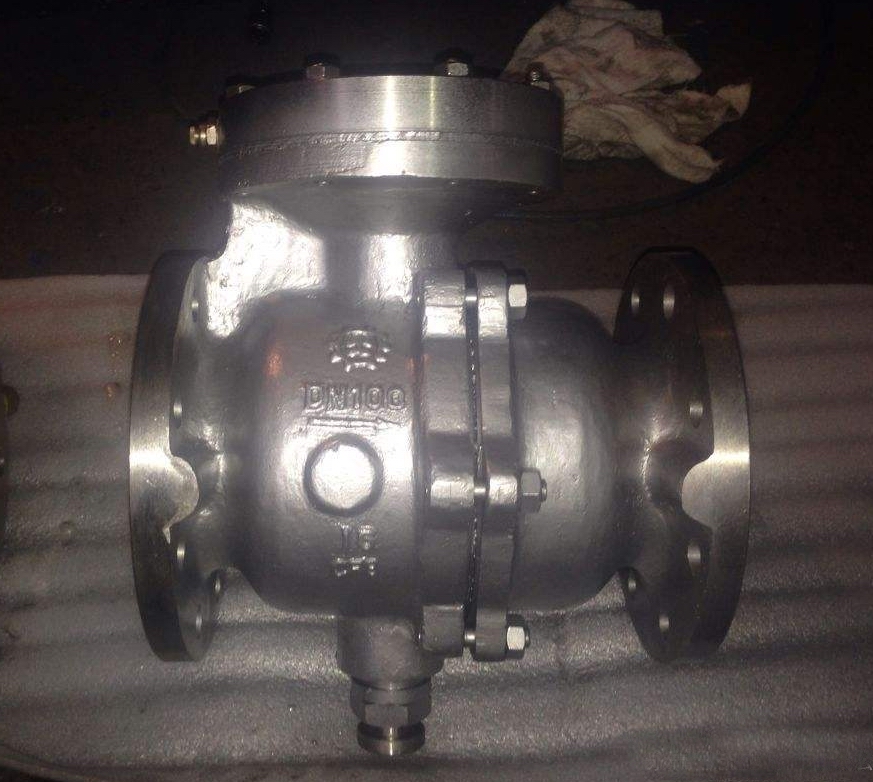

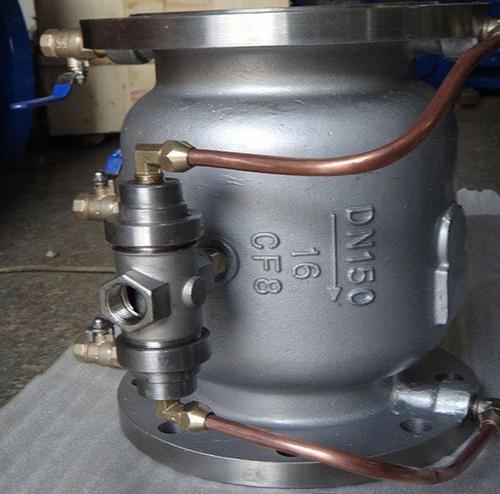

LHS743X不锈钢低阻力倒流防止器实物图集

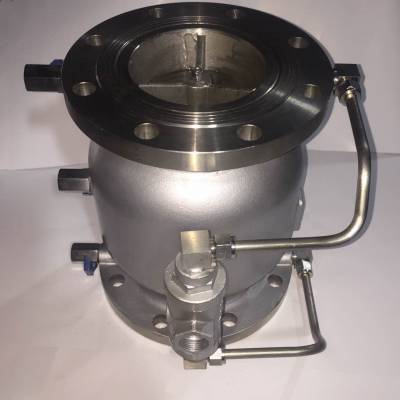

LHS745X不锈钢低阻力倒流防止器实物图集

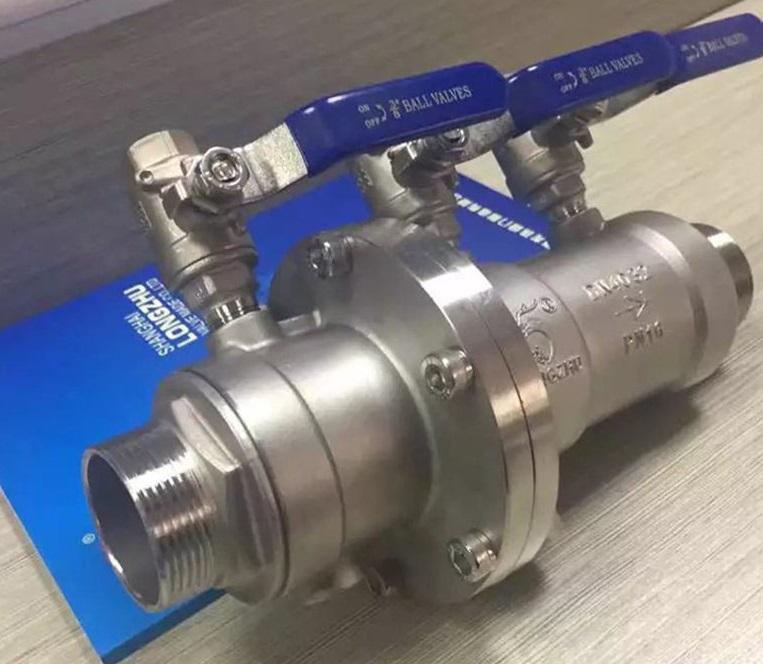

LHS711X低阻力倒流防止器实物图集

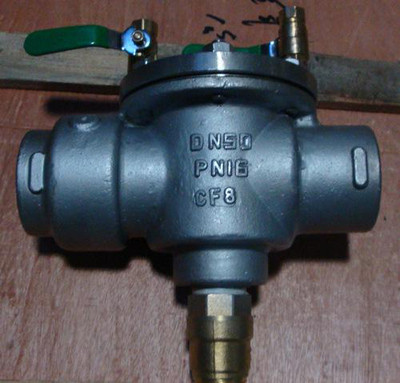

LHS712X低阻力倒流防止器实物图集
LHS745X低阻力倒流防止器实物图集（新型）
LHS745X低阻力倒流防止器实物图集（老式）
LHS743X低阻力倒流防止器实物图集
LHS743X低阻力倒流防止器实物图集
LHS743X低阻力倒流防止器实物图集
LHS743X不锈钢低阻力倒流防止器实物图集
LHS745X不锈钢低阻力倒流防止器实物图集
LHS711X低阻力倒流防止器实物图集
LHS712X低阻力倒流防止器实物图集
