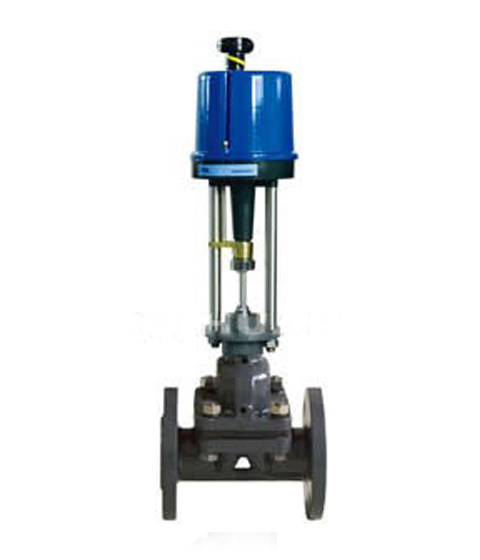

进口电子式电动调节阀(图)

作者:托马斯·贝尔森·伍德 发布时间:2021-01-17 17:53:37点击:
进口电子式电动调节阀

进口电子式电动调节阀

进口电子式电动调节阀产品概述

德国托马斯(Thomas)进口电动单座调节阀由直程电动执行机构和直通低流阻单座阀组成.它只有一个阀座和一个柱塞形阀芯,具有密闭性能好.导向部分采用(上下双导向式或衬套顶导向式)结构,具有导向面积大,抗振性能强等特点,适用于对介质泄漏量有严格要求的场合,但由于阀结构上的原因,阀杆上的不平衡力较大,尤其在公称通径大的工况下更为明显,因而该阀只适合于工作压差较小的场合.

进口电子式电动调节阀工作原理

电动(单座,双座,套筒)调节阀,是电动单元组合仪表中的执行单元,它是生产过程自动调节系统中的重要环节之一,它以AC220V电源电压为动作力,接受统一标准信号0~10mA DC4~20mA DC,将此转为与输入信号相对应的上下位移,自动地操纵阀门,改变阀门的开度位移,从而达到对工艺管路流体介质如压力,流量,温度,液位等参数的自动调节控制

按作用模式可分为:

正作用:电闭式-常开型(当电信号增大时阀位向下位移)《B型》

反作用:电开式-常闭型(当电信号增大时阀位向上位移)《K型》

进口电子式电动调节阀应用

本系列产品广泛应用于化工,石油,冶金,电站,轻纺,造纸和制药等工业生产过程的自动化调节和远程控制.

有标准型,调节切断型,波纹管密封型,夹套保温型等品种.

进口电子式电动调节阀部分技术参数(更多的技术参数请来电咨询索取资料)

公称通径:15202540506580100150200mm

公称压力:ANSI 125150300600150025004500

JIS 1016203040K

PN1.64.06.410163275MPa

连接型式:法兰连接:FFRFRJLG、沟槽型、嵌入型

法兰标准:JIS B2201-1984ANSI B16.5-1981GB/T91129124-2000

焊接连接:嵌接焊SW或根据用户需求

材料 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9TiZG1Cr18Ni12Mo2TiZG00Cr18Ni12Mo2Ti)、钛等或根据用户需求

上阀盖:常温型(P):-17+230

伸长Ⅰ型(E1):-45-17 +230+566

伸长Ⅱ型(E2I):-100-45

伸长Ⅱ型(E2W):-196-100

:工作温度不准超过各种材料的允许范围。

压盖型式:螺栓压紧式

填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料 石墨填料

阀内组件

阀芯型式:单座柱塞型阀芯

流量特性:金属阀座 等百分比特性(%)和线性特性(L),参考流量特性曲线图

Cv值从0.0414的高精度流量特性符合IEC534-2标准

软阀座:等百分比特性(%)和线性特性(L),参考流量特性曲线图

注:关于聚四氟乙烯阀座的工作温度和压差,参考流量特性曲线图

材料:不锈钢(1Cr18Ni9Ti1Cr18Ni12Mo2Ti17-4PH9Cr18316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

电动执行机构

型 式:DKZ系列电动执行机构;361L系列电子式电动执行机构;RS系列电动执行机构;PSL系列电子式电动执行机构

输入信号:DKZ执行机构:Ⅱ型010mADC(输入电阻200Ω);Ⅲ型420mADC(输入电阻 250Ω) 361L执行机构:420mADC15V(输入电阻250Ω) RS执行机构:010mADC420mADC PSL执行机构:420mADC (注:信号线请使用屏蔽线)

电源电压

DKZ执行机构:220V50Hz

361L执行机构:220V50/60Hz

RS执行机构:单相控制220VAC±5%;三相控制380V±5%

PSL执行机构:单相控制220V50Hz (电源电压也可根据用户需求定制)

手动机构:DKZ执行机构:手轮;361L执行机构:离合式;RS执行机 构:手轮;PSL执行机构:手轮

环境温度:-20~+60

阀作用型式:电关式或电开式

进口电子式电动调节阀选型

b:  电子式电动调节阀的工作压力、适用温度

c:  电子式电动调节阀的电源电压

d:  电子式电动调节阀的阀体材质

e:  电子式电动调节阀的输入、输出信号

f:  防爆、防护等其他附加要求

进口电子式电动调节阀品牌

进口电子式电动调节阀品牌
德国托马斯阀门集团于1933年创建于德国鲁尔工业区,也是世界最重要的工业区。位于德国西部、莱茵河下游支流鲁尔河与利珀河之间的地区。德国托马斯阀门集团是以生产高品质、先进的阀门、测量及控制系统而享誉全球的跨国性生产企业。采用世界先进的设备及生产工艺,所有产品都在严格的质量体系监控下完成作业。并在各大洲几十个国家拥有子公司及分支机构。
