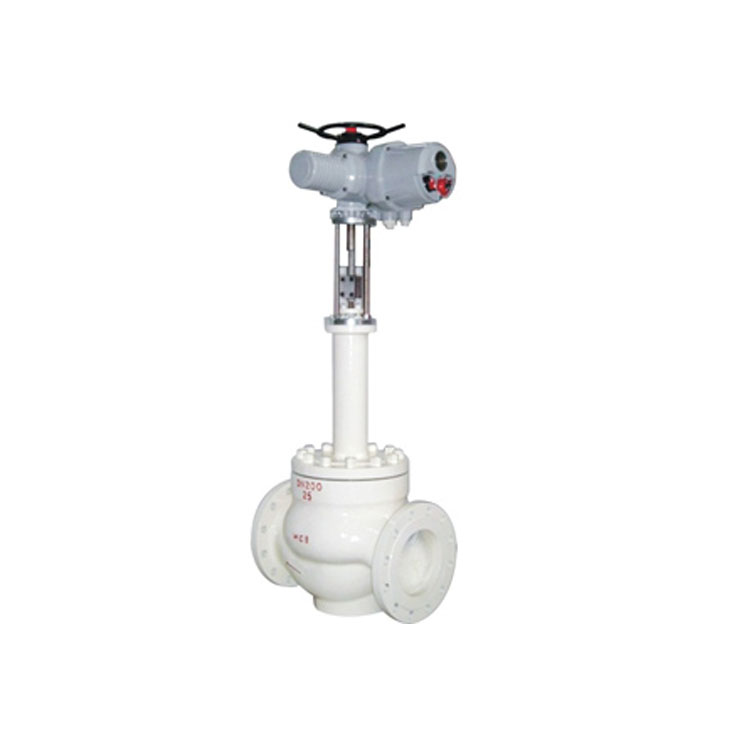

进口迷宫笼式调节阀

德国托马斯Thomas进口迷宫笼式调节阀采用集成化的迷宫式多级降压阀内件，通过增减迷宫内件中槽的节流级数来适应不同的压差要求。完全控制流体速度，逐级降低压力，达到降噪的目的。不仅能有效防止液体工况的空化、气蚀现象，而且能大幅降低高压差气体工况所产生的噪音。符合IEC534-2-1976标准。

调节阀泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。

产品符合GB/T4213-2008标准。

进口迷宫笼式调节阀详细介绍

阀体形式 Type：直通单座铸造球型阀

公称通径 Nominal size：DN25～400mm

额定CV值 Rated CV value：2～120.7

公称压力 Pressure rating：ANSI900～2500

流体温度 Fluid Temperature：-196～+566℃

连接方式 End connections：法兰型 Flanged：RF、RJ焊接型 Welded end：SW、BW

阀体材质 Body Materials：SCPH2/WCB，SCPH21/WC6，SCS13A/CF8，SCS14A/CF8M

SCS16A/CF3M

阀内件材质 Trim Materials：SUS24，SUS304，SUS316，SUS316L，SUS410，SUS630

R.TFE，Inconel 750，Hastelloy C

可调比 Rangeability：50：1

流体特性 Flow characteristics：线型 Linear，等百分比 EQ%

阀座泄漏量Leakage：ANSI Class IV

执行机构 Actuator：气动薄膜式 HA，气缸活塞式 VA、VP。电子式 EIL：智能式 M8系列
