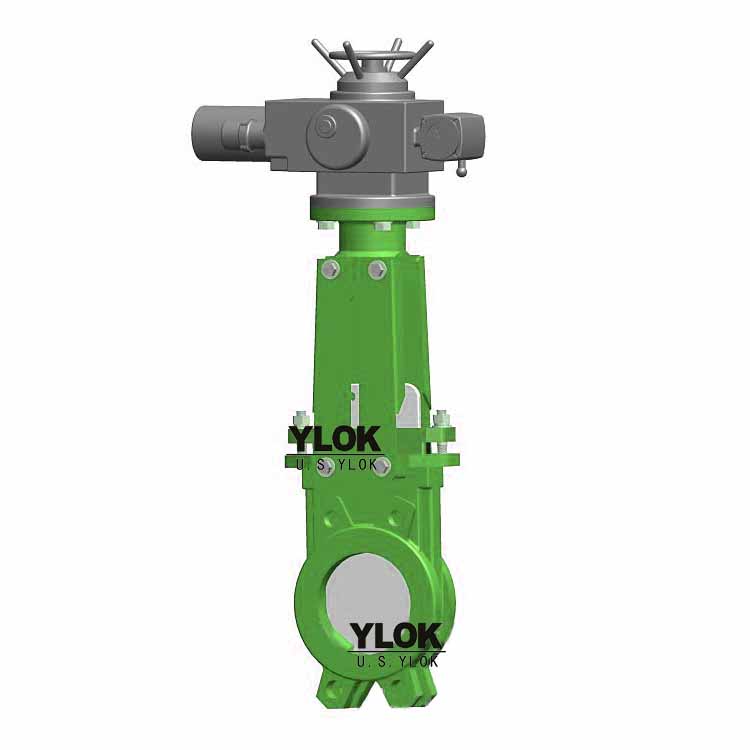

进口全封闭式刀闸阀（图）

进口全封闭式刀闸阀

进口全封闭式刀闸阀产品概述

德国托马斯Thomas进口全封闭式刀闸阀是闸板全封闭在阀腔内进行启闭密封的结构，它适合于安装在污水池底下, 阀体浸泡在液体里的管道或是地埋式安装阀门的管道环境且压力大于等于PN10的管道. 其密封结构是通过闸板关闭下移直到闸板底部斜面与阀体下锲块吻合使得闸板贴紧阀座密封面，从而达到了密封效果. 闸板上半圆设有斜度锲块和阀体内腔上斜度锲块吻合并利用PTFE导向圈同闸板平面平稳启闭滑动使密封更加可靠。阀杆上圆型填料处设有双重的Y型和O型密封圈并有倒密封结构，可以保证在闸板全开状态下在线进行更换填料，保证在长时间状态下阀门的上阀杆密封不漏。

进口全封闭式刀闸阀产品特点

1：斜度面楔块；

2：四氟圈；

3：阀杆倒关密封；

4：平面支撑点；

5：侧面支撑点。

进口全封闭式刀闸阀产品性能

1：公称压力：PN1.0～1.6Mpa

2：通径范围：DN50～DN1400

3：连接形式：对夹；法兰

4：传动机构：手轮，涡轮，气动，电装，液动，电液动，链******

5：主要材质：WCB,CF8,CF8M

6：闸板材质：F55, F53,2205, SS310, SS316L,SS316, SS304

7：密封材质：EPDM,NBR,PTFE

8：填料密封：芳纶，高水机，四氟，橡胶，石墨

9：适用介质：适用于泥浆、城市污水处理、糖厂、造纸、医药、化工等油品, 等固体介质。

进口全封闭式刀闸阀产品安装

1：安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；

2：各连接部位螺栓,要求均匀拧紧；

3：检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；

4：用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；

5：用户在安装阀门时，必须预留阀门驱动的必要空间；

6：驱动装置的接线须按线路图进行；

7：气动对夹刀闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
