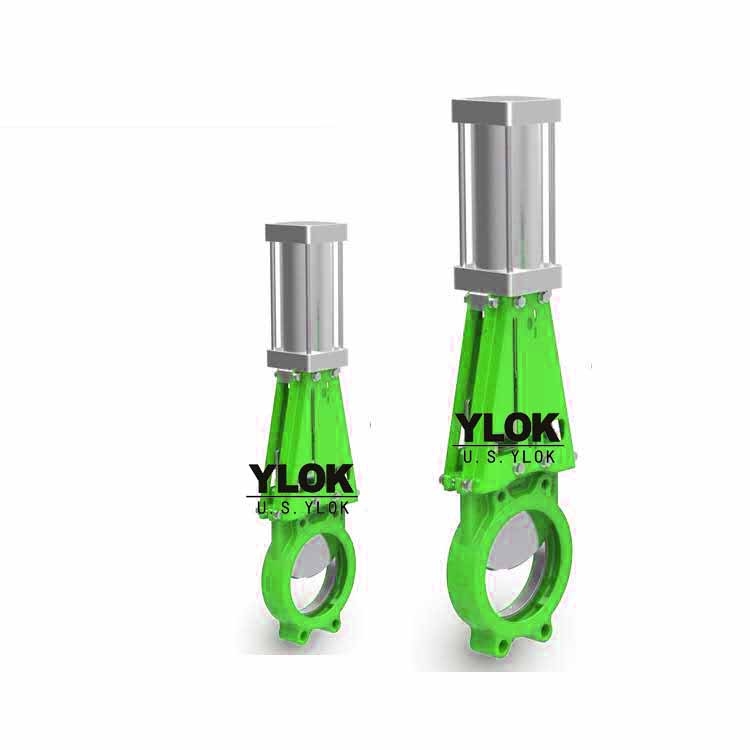

进口穿透式刀闸阀（图）

进口穿透式刀闸阀

进口穿透式刀闸阀产品概述

德国托马斯Thomas进口穿透式刀闸阀又称手动插板阀，它是一种闸板与阀座始终紧密接触密封的阀门，其原理是闸板上开有一个通径大小的圆口，通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。此阀门的优点在于阀体通径无凹槽，介质不会卡阻堵塞，并且具有全通径流通特性，适合粉体颗粒介质的管道中使用。其密封结构可以分软密封、硬密封结构。穿透式刀闸阀是具有精密构造，工艺性好，结构紧凑等特点，密封阀座为活动结构设计，有防磨损和自动补偿功能，因而寿命更长。在关闭和开启过程中阀座跟闸板一直紧贴运动，使得阀门启闭力稳定，并且具有切断介质等特点。配置手轮可以很直接操作手轮来启闭阀门。

进口穿透式刀闸阀产品特点

1：穿透式刀闸阀是一种具有全通径设计，流通阻力可忽略不计。

2：穿透式刀闸阀是具有精密构造，工艺性好，结构紧凑等特点。

3：密封性能更优越，运动更平稳。

4：密封阀座为活动结构设计，有防磨损和自动补偿功能，因而寿命更长。

5：密封阀座可以做成金属密封和软密封两种，可适用于各种不同的工况要求。

进口穿透式刀闸阀产品性能

1：公称压力：PN1.0～1.6Mpa

2：通径范围：DN50～DN2000

3：连接形式：对夹、法兰

4：传动机构：手动、气动、电动

5：主要材质：CF8

6：闸板材质：2Cr13、201、304、316、316L

7：适用温度：≤300℃

8：泄漏等级：D级(1×DNmm3/s)

9：填料密封：含油四氟盘根

10：适用介质：适用于矿山电厂的选煤、排渣、食品、造纸、医药、化工等管路上，接通或截断管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口等介质。

进口穿透式刀闸阀安装使用

1：安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；

2：各连接部位螺栓,要求均匀拧紧；

3：检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；

4：用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；

5：用户在安装阀门时，必须预留阀门驱动的必要空间；

6：驱动装置的接线须按线路图进行；

7：刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
