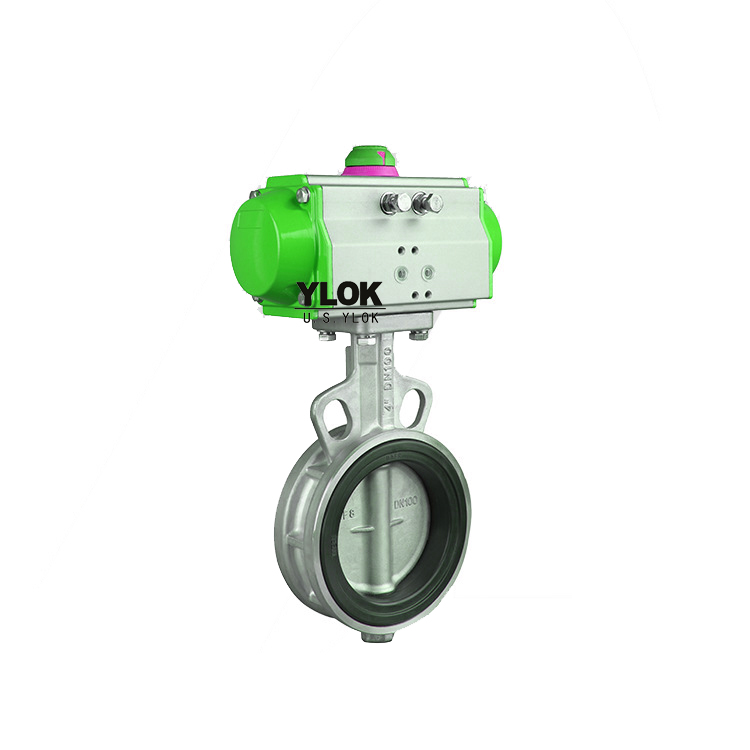

进口单作用双作用气动蝶阀（图）

进口单作用气动蝶阀，进口双作用气动蝶阀

进口单作用气动蝶阀工作原理

德国托马斯Thomas进口单作用气动蝶阀的单作用定位器输出的气信号压力输入到气动执行器无弹簧一侧的气室中，由于活塞上的气信号压力作用在推力和弹簧力之间存在差值的情况下，气缸活塞会做直线运动。通过齿轮和齿条传动使得气信号压力形成的推力与弹簧力平衡，则运动停止。

并且，在执行机构主轴作旋转运动的

同时带动阀杆、阀芯作旋转运动，从而改变阀芯、阀座之间的流通面积，达到调节目的。

进口双作用气动蝶阀的工作原理：

双作用蝶阀有左右两个气室，气动蝶阀由双作用定位器输出的气源信号压力分别输入执行机构活塞左、右两个气室之中。由于输入两侧气室的气源压力不同，在两个气室之间会形成压差，从而推动活塞作直线运动。通过齿轮、齿条传动，将活塞的直线运动转换成执行机构主轴的旋转运动，当左、右两个气室压力平衡的时候，运动停止。若是需要调节流量，则需要在执行机构作旋转运动的同时带动阀杆、阀芯做旋转运动，以改变阀芯、阀座间的流通面积，以达到调节目的。

进口单作用双作用气动蝶阀技术参数

阀体形式：直通铸造蝶阀

公称通径：DN50～600mm

公称压力：PN1.0、1.6、2.5MPa

法兰标准：JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等

连接形式：法兰式、对夹式

阀盖形式：一体式

压盖型式：压盖压紧式

密封填料：V型聚四氟乙烯填料、柔性石墨填料

 执行机构

执行器型号：GT系列、SR系列、AT系列、AW系列单双作用气动执行器

供气压力：400～700KPa

气源接口：G1/4"、G1/8"、G3/8"、G1/2"

环境温度：-30～+70℃

作用形式：单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)

双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)

可配附件：定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
