进口气动薄膜切断阀（图）

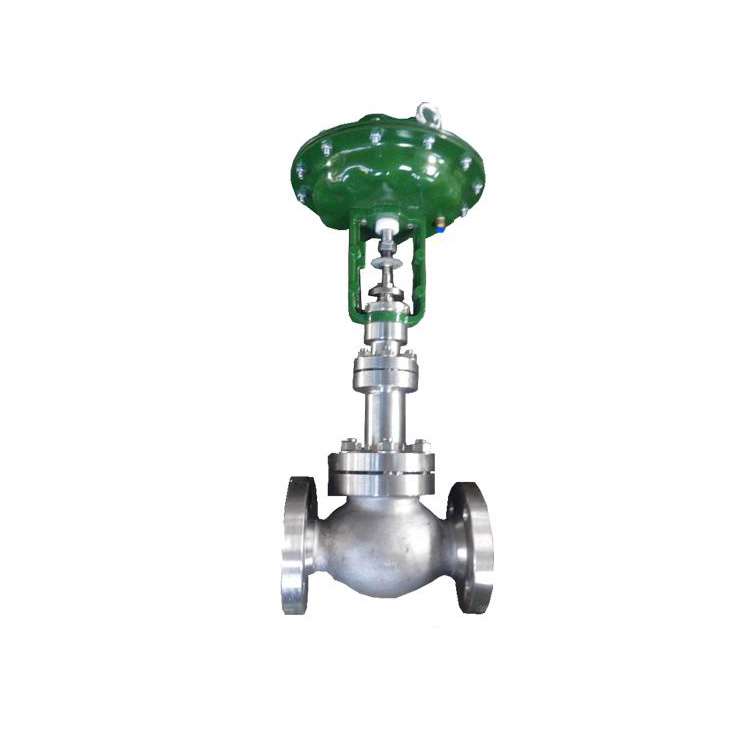

进口气动薄膜切断阀

德国托马斯Thomas进口气动薄膜切断阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。

    进口气动切断阀产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座（二位三通）三种，密封形式有填料密封和波纹管密封两种，产品公称压力等级有PN10～320等，公称口径范围DN10～300mm。适用流体温度由-196～450℃。泄漏量等级为IV级或Ⅵ级。流量特性为快开。

进口气动薄膜切断阀特点：

切断阀采用多弹簧执行机构与调节机构用三根立柱相连，整个高度可减小约30％，重量可减轻约30％。

阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30％。

阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为软质材料制作，关闭时密封性能优良。

平衡型阀内件，提高了切断阀的许用压差。

波纹管密封型对移动的阀杆形成完全的密封，堵绝了介质外漏的可能性。

活塞式执行机构，操作力大，使用压差大。

进口气动薄膜切断阀主要零件材料

口径：DN10～300mm

压力：PN10～320或Class150～Class2500

阀体、密封套筒：HT200、ZG230-450　ZG1Cr18Ni9Ti　ZGOCr18Ni12M02Ti

阀芯、阀座：1Cr18Ni9Ti　OCr18Ni12M02Ti　1Cr18Ni9Ti堆焊司太莱合金

套筒、阀塞：1Cr18Ni9Ti　OCr18Ni12M02Ti　1Cr18Ni9Ti堆焊司太菜合金

填　料：聚四氟乙烯、柔性石墨

波纹膜片：丁腈橡胶夹增强涤纶织物

弹　簧：60Si2Mn

阀杆、推杆：2Cr13、1Cr18Ni9Ti

阀芯、阀塞（软质件）：增强聚四氟乙烯

波纹管：1Cr18Ni9Ti

阀作用型式：气——开式或气——关式

附 件：定位器、手轮机构、气动阀位传送器
