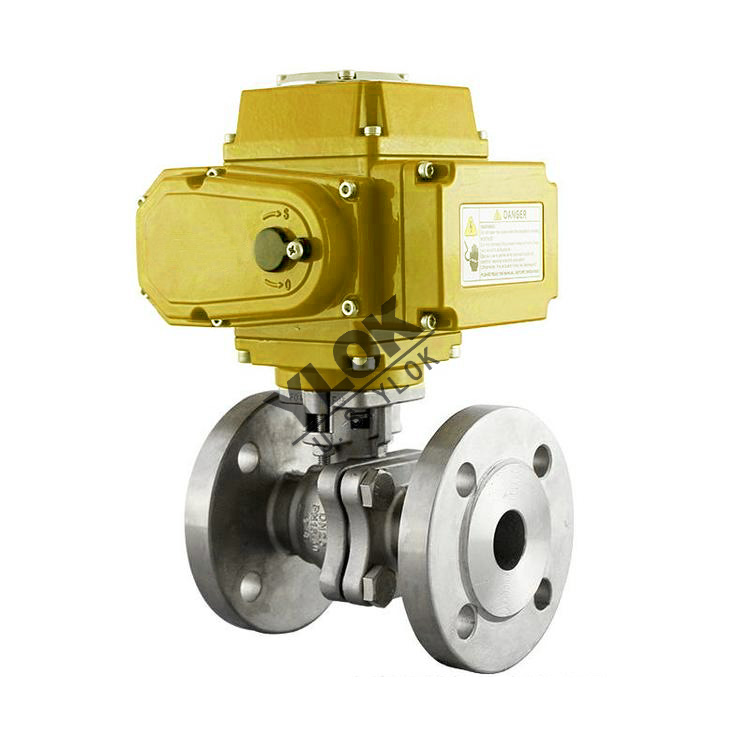

进口氨用电动紧急切断阀（图）

进口氨用电动紧急切断阀

德国托马斯Thomas进口氨用电动紧急切断阀采用一体化结构,与电动执行机构相配,有输入控制信号（4~20mADC或1-5VDC）及单相电源即可控制运转,关闭时间2-3S。电动快速切断球阀具有快速切断反应功能、体积小、轻便宜人、性能可靠、配套简单、流通能力大、特别适合于介质是粘稠,含颗粒，纤维性质。目前该球阀广泛应用于液氨、氨气、燃油、食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

进口氨用电动紧急切断阀技术参数

公称通径（mm）：DN15～DN200

公称压力： 1.6、2.5、4.0、6.4mpa:

适用介质: 水、石油、硝酸类、醋酸类、液氨、液化气、粘性流体、浆料、强氧化性介质等

介质温度 -20～ 180℃

泄漏量 0 符合ansib16.104 5级标准

球体转角 90°

阀体材制质：铸钢、碳钢、不锈钢

阀座材料 聚四氟乙烯（常温）、特制ppL（高温）

标准规格：

外壳:防水级别 IP67,NEMA 4 and 6

电机电源:标准：220V AC 单相

可选：110V AC 单相,380/440V AC 3相, 50/60Hz, ±10%

24V DC /110V DC /220V DC

电机:鼠笼式异步电机

限位开关:开/关，各1个  SPDT,250V AC 10A

辅助限位开关:开/关，各1个  SPDT,250V AC 10A

扭矩开关:开/关，各1个  SPDT,250V AC 10A

 CHQ-005/008/010除外

行程:90°±10°0°～270°可选

失速防护/操作温度:内置过热保护，开115℃ ±5℃ /关 97℃ ±5℃

指 示 器:连续的位置指示刻度

手动操作:机械离合机构，配手轮操作

自锁装置:蜗轮，蜗杆机构提供自锁

机械限位2个外部调整螺栓

干 燥 器:7-10W （110/220V AC）

接 线 孔:2个 PF 3/4”

环境温度:-20℃～ 70℃

润滑:铝基润滑脂（EP 型）

材料:钢，铝合金，铝青铜，聚碳酸脂

环境湿度: ＜ 90％ RH-非凝结

抗震性能:X Y Z 10g，0.2～34 Hz，30分钟

外涂层:干粉，环氧聚酯，具有超强防腐功能

德国托马斯Thomas进口氨用电动紧急切断阀是一种转角为90°的旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长，阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。配用YLX-03电动执行器、CHQ防爆电动执行器高性能执行机构。通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
