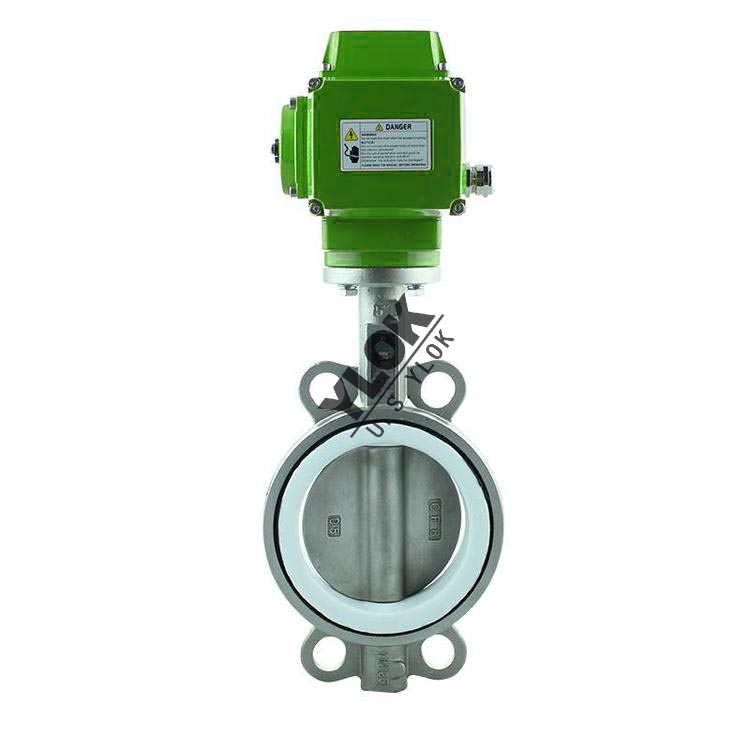

进口电动切断蝶阀（图）

进口电动切断蝶阀

德国托马斯Thomas进口电动切断蝶阀由角行程电动执行机构和直通铸造蝶阀阀体组成，电动执行器具有功能强，体积小，轻便宜人，性能可靠，配套简单。电动开关蝶阀阀体流通能力大，对常温、干净介质，可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达零泄露），高温高压工况可选用三偏心硬密封结构，采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病，实现蝶板在开启瞬间密封面即分离，关闭接触即密封的效果，达到延长使用寿命、密封性能佳的目的。

进口电动切断蝶阀技术参数

阀体形式：直通铸造阀

公称通径：DN50～1000mm

公称压力：PN1.0、1.6、2.5MPa

法兰标准：JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等

连接形式：法兰（FF RF RTJ）、焊接（SW BW）、对夹式

阀盖形式：一体式

压盖型式：压板压紧式

密封填料：V型聚四氟乙烯填料、柔性石墨填料

零件材料

底座：HT200、WCB、CF3、CF3M、CF8、CF8M

下轴套：铜合金、304、316

阀体：HT200、WCB、CF3、CF3M、CF8、CF8M

密封圈：NBR丁晴橡胶、PTFE、PPL、304、316

压板、蝶板：HT200、WCB、CF3、CF3M、CF8、CF8M

固定销：25、35、45

上、下阀轴：2Cr13、304、316、316L

上轴套：铜合金、304、316

填料：聚四氟乙烯/柔性石墨

填料压盖组件：HT200、WCB、CF3、CF3M、CF8、CF8M
