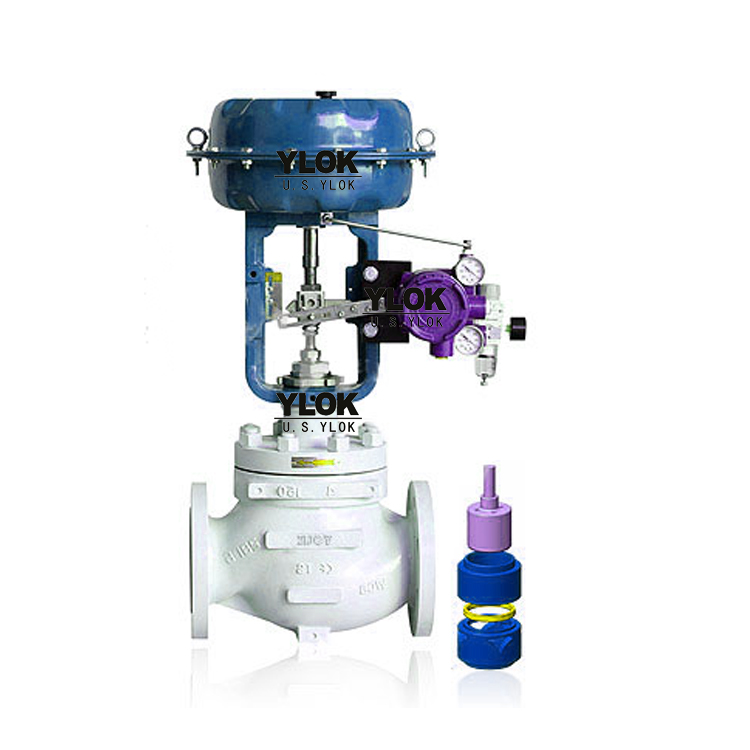

进口高温导热油调节阀（图）

进口导热油调节阀

德国托马斯Thomas进口高温导热油调节阀由直行程电子式电动执行机构和直通单座阀组成。内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。导热油电动调节阀上阀盖采用波纹管密封结构，适用于极素养、易燃易爆易挥发和稀有贵重金属介质的调节。另外该阀也可用在真空的场合。

进口高温导热油调节阀技术参数

口径 DN15-1000 1/2寸-20寸

压力 1.6Mpa-100Mpa 150LB-2500LB

温度 -40-350℃

参数 温度，压力，流量

介质 导热油

形式 电动

电压 AC220V,AC380V

防爆，防护

主要技术参数

阀体

阀体形式：直通铸造球型阀

公称通径：DN25～300mm

公称压力：PN1.6、2.5MPa

法兰标准：GB/T9113、 JB/T79

连接形式：法兰(FF RF RTJ)、焊接(SW BW)

阀盖形式：波纹管密封型-40～+350℃

压盖型式：螺栓压紧式

密封填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀内件

阀芯形式：单座、笼式、套筒型阀芯

流量特性：线性、等百分比

执行机构

执行器型号  3810系列、PSL、智能系列

主要技术参数：电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC

防护等级：相当IP55、隔爆标志：ExdⅡBT4、手操功能：手柄

环境温度：-25～+70℃、环境湿度：≤95%

电动执行机构参数

1   产品概述

3810L系列直行程电子式电动执行器是以AC110V50/60HZ；AC220V 50/60HZ；AC240V 60HZ；AC380V 50HZ；AC380V 50HZ；DC24V.36V.48V作为驱动电源的机型，

接受来自调节器控制信号（DC4~20mA或DC1~5V），实现预定直线往复运动的新型执行器。本系列执行器被用作调节阀的执行机构时，几乎具备了调节阀本身所要求的各种动作变换功能以及阀开度信号功能和手动功能。因此被广泛应于发电、冶金、石化、轻工及环保等工业部门。

附件：导热油调节阀的选型

进口高温导热油调节阀品牌
