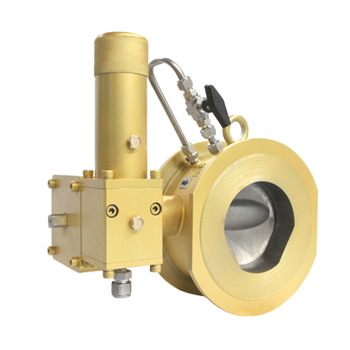

　　进口自力式蝶型切断阀

　　产品应用

　　※ 适用于长输天然气管道分输站调压装置、站内自用气调压装置、城市燃气调压站的安全保护装置

　　※ 适用于其它所有非腐蚀性气体


　　进口自力式蝶型切断阀产品特点

　　※ 偏心蝶板式切断结构

　　※ 自带旁通阀，方便复位

　　※ 阀体直通(轴流)大流量、低噪音，流速<50m /s、噪音<80dB

　　※ 标准配置为自力式超压切断功能

　　※ 可选配置为就地紧急手动切断、自力式欠压切断和远程ESD联动切断功能


　　进口自力式蝶型切断阀产品参数

　　执标标准EN 14382 ， Q/12WQ 5192

　　公称压力CLass150 ～ CLass600 (2.5MPa ～ 10MPa )

　　公称尺寸DN80 ～ DN300 (NPS 3〞 ～ NPS 12〞)

　　连接方式法兰 ANSI B16.5 RF

　　设计温度 -46℃ ～ 60℃

　　切断精度±1%(AG1)， ±2.5%(AG2.5)， ±5%(AG5)

　　响应时间0.5秒 ～1秒

　　防爆/防护等级不低于ExdIIBT4, IP65

　　主要材料主阀壳体 铸钢 A 216 WCB、A 352 LCC

　　指挥器壳体 锻钢、锻铝

　　内部零件 不锈钢, 钢，铝,

　　关闭弹簧 弹簧钢(X750，A276，316)

　　密封材料 丁腈橡胶、合成橡胶


　　进口自力式蝶型切断阀工作原理

　　安全切断阀在调压装置中是一种安全保护装置，当装置出口的压力因故升高或降低，达到了切断设定值时，它将自动切断气源，从而保护下游管道和设备不受损坏。在紧急情况下，现场和控制室操作人员也可通过手动按钮或远程ESD联动功能来强制关闭安全切断阀。

　　以上就是产品的各项参数、尺寸以及产品详情，为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务!
