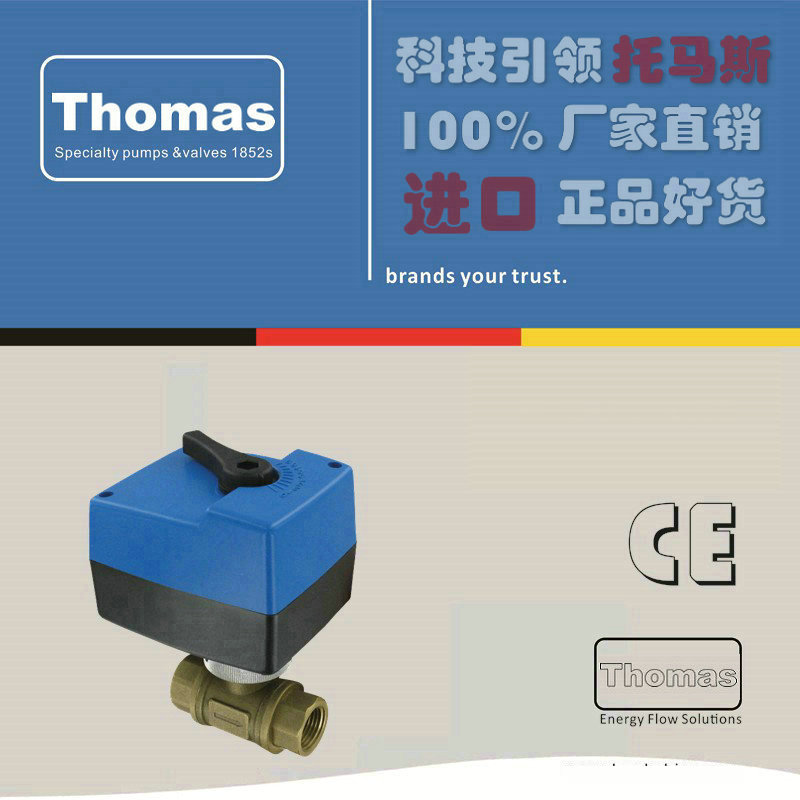

进口微型电动球阀原理特点及品牌（图）

作者：托马斯·贝尔森·伍德发布时间：2021-01-14 15:10:10点击：

进口微型电动球阀原理特点

进口微型电动球阀是德国托马斯(Thomas)生产的超小型电动阀门品种，其执行器和阀体的一体化设计，极大地减小了外形体积，为在仪器仪表及小型设备上的使用提供了方便。阀球、阀杆采用浮动密封结构，既减小了扭力又克服了结垢导致开关不灵的弊病，现已广泛应用于暖通、中央空调系统（风机盘管）、太阳能（工程及民用热水器）、节水器具（高校卡式节水系统）、环保工程、给排水、水处理、预付费冷热水表、工业自控等行业。

主要参数说明

1.执行器外壳采用合金材料，外观小巧精致、美观耐用；传动机构采用全金属齿轮，精密度高，力矩大。多种控制方式，既可以接受远程阀门控制信号，又可以反馈到位信号给智能检测单元。

2.外形美观，体积小巧，性能可靠，输出扭矩大，使用寿命长（5～10万次）

3.电气限位和机械限位一体化设计,定位准确,一致性很高,杜绝执行器连转的可能.

4.执行器和阀门可以多角度装配，方便于对于空间的分配需求。

5.球阀采用浮动密封结构，无滴漏，适用于重污垢及长期无动作的场合。

6.替换电磁阀不能正常工作的环境。

7.在1～2Mpa水压下，工作电流仅仅为45～100mA(不同型号之间有差异)。

控制方式选型表

	2线	3线	5线(外部断电)	AC220V5线	快开	断电复位	宽电压	开关指示	手动
20	DC3-5V	DC3-5V	DC3-5V	×	×	×	AC/DC9-24V	×	×
20K	DC3-5V	DC3-5V	DC3-5V	×	√	√	AC/DC9-24V	√	×
20S	DC3-5V	DC3-5V	DC3-5V	×	DC3-6V	√	AC/DC9-24V	√	√
50	DC3-5V	DC3-5V	DC3-5V	√	×	√	AC/DC9-24V	√	√
	DC12V	DC12V	DC12V			×
	DC24V	DC24V	DC24V			×

主要技术参数

型号	额定电压	工作电流	输出力矩	适配阀门口径	开关时间	控制模式	防护等级	工作压力	介质温度
MQ-15N	DC3-6V ADC9-24V AC220V ADC85-265V	Max80ma	Max-2NM	DN8-DN32	3-5s	HK01 HK02 HK03 HK04 HK05	IP65	1.0-2.0MPa	0-90度
MQ-15Q	DC3-6V ADC9-24V AC220V ADC85-265V	Max80ma	Max-1.5NM	DN8-DN25	3-5s	HK01 HK02 HK03 HK04 HK05	IP65	1.0-2.0MPa	0-90度

主要连接尺寸

接口方式	口径	d	L1	L2	L3	F	H1	H2	H3	b	Q1	Q2
接口方式	口径	d	L1	L2	L3	F	H1	H2	H3	b	d	d
双内螺纹	DN8	8	11	11	47	21	12	18	50	52	68	62
	DN10	8	11	11	47	21	12	18	50	52	68	62
	DN15	15	11	11	53.5	27	16	22	50	52	68	62
	DN20	15	10	10	62	30	16	22	50	52	68	62
	DN25	20	16	18	73	38	22	25	50	52	68	62
一内一外	DN20	15	18	10	65	30	16.5	21.5	50	52	68	62
	DN25	20	14	15	91	38	20	25	50	52	68	62
	DN32	20	16	16	79	46	23	28	50	52	68	68
全通径	DN15	--
	DN20
	DN25 DN32
	DN40
	DN50
重量	双内螺纹					一内一外			全通径		备注：重量为阀体材质黄铜的重量
	DN8	DN10	DN15	DN20	DN25	DN20	DN25	DN32	DN20	DN25
	0.258	0.220	0.342	0.330	0.333	0.333	0.502	0.752	0.446	0.627

注明：Q1：表示阀门带转接板连接Q2：表示阀体和执行器之间无转接板连接(单位：mm 重量：kg)

进口微型电动球阀品牌

德国托马斯阀门集团于1933年创建于德国鲁尔工业区，也是世界最重要的工业区。位于德国西部、莱茵河下游支流鲁尔河与利珀河之间的地区。德国托马斯阀门集团是以生产高品质、先进的阀门、测量及控制系统而享誉全球的跨国性生产企业。采用世界先进的设备及生产工艺，所有产品都在严格的质量体系监控下完成作业。并在各大洲几十个国家拥有子公司及分支机构。
